Convertir transmisor de FM de Belkin con energía de batería a la energía del coche (2 / 9 paso)

Paso 2: Regulador de tensión de alambre

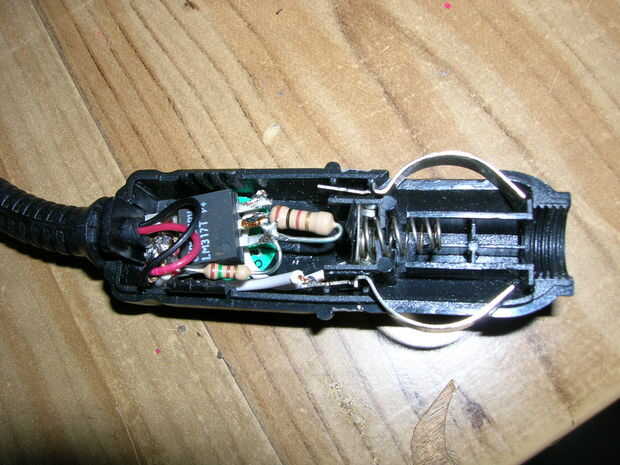

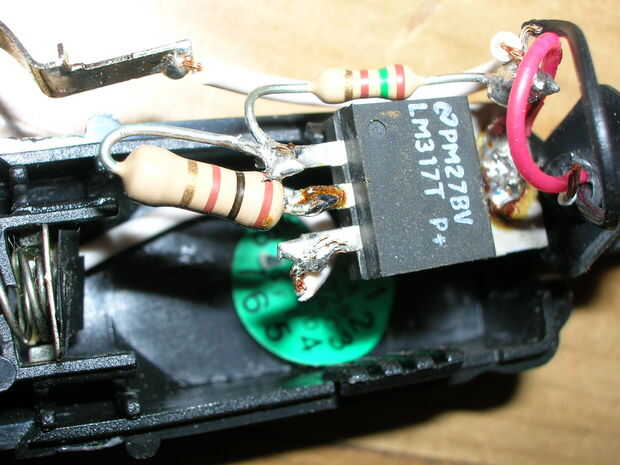

Ahora, el alambre hasta el regulador de voltaje, el poste de centro del mechero es el positivo (12v) y el exterior es el suelo. Así, según el esquema que viene con su regulador de voltaje (o el diagrama del LM317), conectar el polo de centro a la entrada positiva del regulador de voltaje (ver imágenes de primer plano), y conectar el conector exterior (tierra/negativo) a la resistencia para el ajuste del perno (ver imagen de detalle).

Como se mencionó anteriormente, aquí está la fórmula para determinar qué resistencias necesita de un un regulador LM317:
(Voltaje de salida) = 1. 25 * (1 + (R2/R1))

Ya que queremos que aprox. 3V a decidió utilizar R2 = 150 ohmios y R1 = 100 ohm, que se traduce en:
(Vout) = 1. 25 * (1 + (150/100)) = 1. 25 * 2.5 = 3.125v

3.125V es un poco más es necesario, pero no a la materia.
Te dejo las matemáticas si necesita una salida diferente (sistema de dos ecuaciones cualquiera?)

Escoge dos cables que ejecutan a través del cable al teléfono y hi-jack para sus los propios usa:)

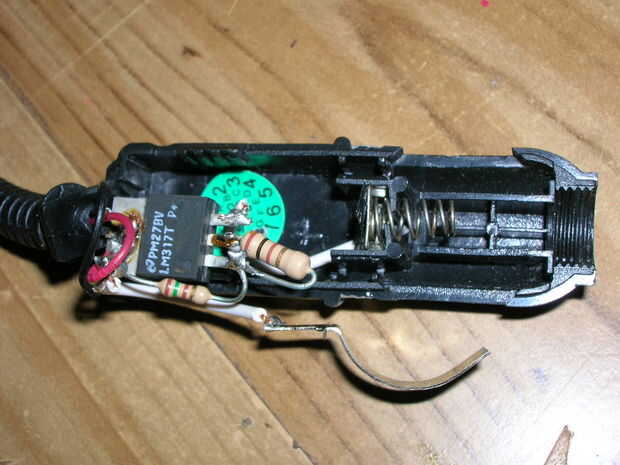

Elegí los cables rojo y negro, solo porque tiene sentido para la alimentación y tierra. El cable elegido para la salida de tu regulador de voltaje de la soldadura (ver imagen de detalle), y su elegido cable de conexión a tierra/exterior poste que ya conectado al regulador de voltaje. Asegúrese de que cubrir cualquier superficie de metal que puede comunicarse con otros con cinta aislante.

Ahora, en el otro extremo del cable, cortar el el extremo del cable cargador viejo y tira de los cables que usted eligió para su alimentación y tierra.
