Convertir un archivo de revista de IKEA en un altavoz de (6 / 10 paso)

Paso 6: alambre

Amplificador

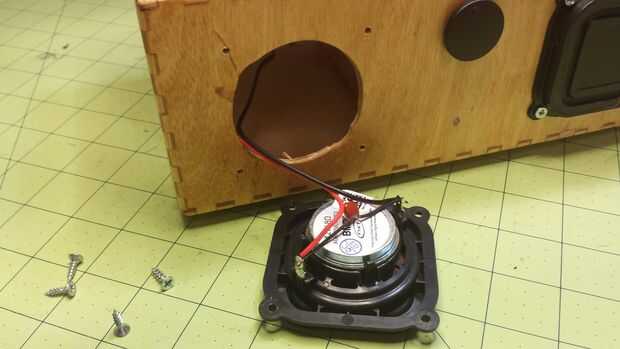

El amplificador es alimentado por simplemente conectando la fuente de alimentación de 12V en el conector de alimentación del amplificador. Pase los cables del altavoz a través de las paredes interiores y soldarlos a los altavoces. Al mismo tiempo, suelde los condensadores que se incluye con el amplificador a través de los terminales de altavoz. Sello hasta los agujeros para los cables de altavoz con pegamento caliente. Conecte el control de volumen y led en la placa del amplificador.

Bluetooth

Puede saltarse el bluetooth y solo Conecte su dispositivo directamente en la toma de entrada audio del amplificador si quieres. Pero quería la conveniencia de bluetooth.

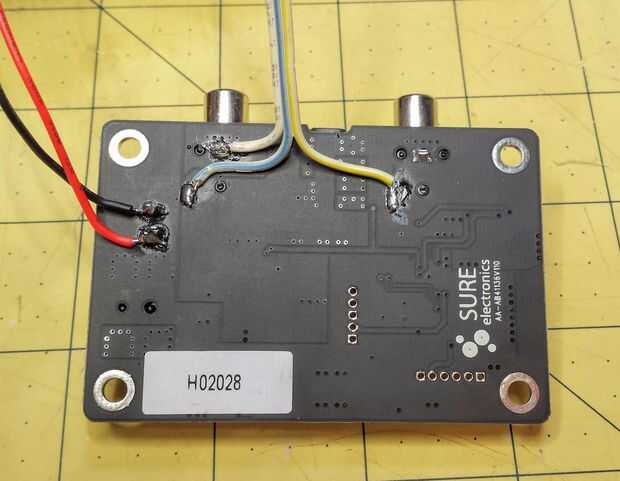

Para alimentar el módulo bluetooth, podemos agarrar 12v de la placa del amplificador. Compruebe el cuadro para la ubicación de los terminales en ambas tarjetas y la soldadura de los cables entre los dos.

Hay varias opciones para las señales de audio.

1. La forma más fácil es conseguir una de 3,5 mm a cable de audio RCA. Enchufe la clavija de 3,5 mm en el conector de entrada audio del amplificador y el RCA se conecta a los conectores RCA en el módulo de bluetooth.
2. Podría cortar el conector de 3,5 mm y el de un viejo par de auriculares, inserte el enchufe en el conector de amplificador y soldar los cables al módulo bluetooth. Cableado típico auriculares, los cables pelados del metal son tierra, el cable rojo es el canal derecho, y el cable blanco es el canal izquierdo.

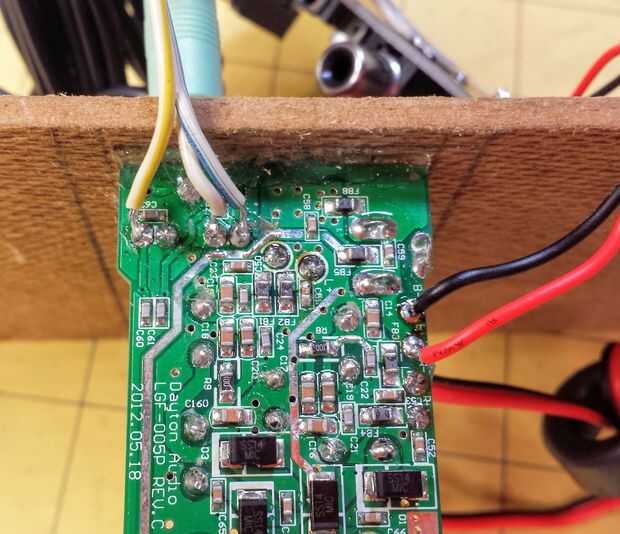

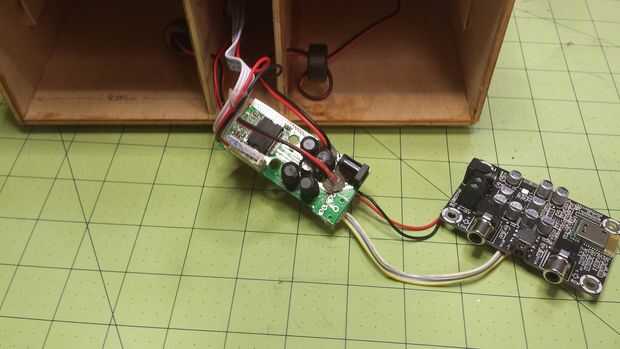

3. No quería depender de conectores mecánicos por lo que opté por los cables de audio de alambre duro. Nota: el conector de entrada audio del amplificador es normalmente cerrado. No cable los cables de audio en paralelo con la toma porque la toma está conectada a tierra. Los canales izquierdos y derecho se cortocircuito a tierra. Cortar al conector de entrada audio de la placa del amplificador si se suelda directamente a él. Luego de la soldadura de los cables entre el amplificador y el tablero de bluetooth como se muestra en las fotos. La desventaja de este método es que pierdes la posibilidad de conectar fuentes de audio directamente en el amplificador. Pero no podía verme haciendo eso cuando no tiene bluetooth gran pérdida.
