Convertir un cable de alimentación soldador a un soldador del palillo (2 / 7 paso)

Paso 2: Abrir el soldador y traza los cables

Mi soldador es un Lincoln Electric Weld Pak pero más cable alimentación soldadores deben ser similares. Tiene una línea de tierra y línea de alimentación de un alambre. La línea de tierra es un cable de cobre trenzado. La línea de alambre es un poco más complicado. Consiste en un tubo que recorre el cable para llegar a la punta y el cable de conexión para activar el soldador. Mayoría de los cables alimentación a soldadoras no arranca la soldadura actual hasta que se activa este interruptor. El problema es que son interruptores momentáneos, usted tiene que mantener hasta mantener que ellos activados. Podría ser factible para simplemente reemplazar este interruptor con un interruptor SPST pero decidí añadir un interruptor en el chasis del soldador.

1. para negocio! Lo primero que tienes que hacer es soltar la tapa de la soldadora. Mina tenía doce tornillos que tenía que sacar. Todos ellos fueron a simple vista. Creo que soldadores todavía se consideran útiles así que no espero ningún tornillo oculto o pedacitos impares se requiere aquí.

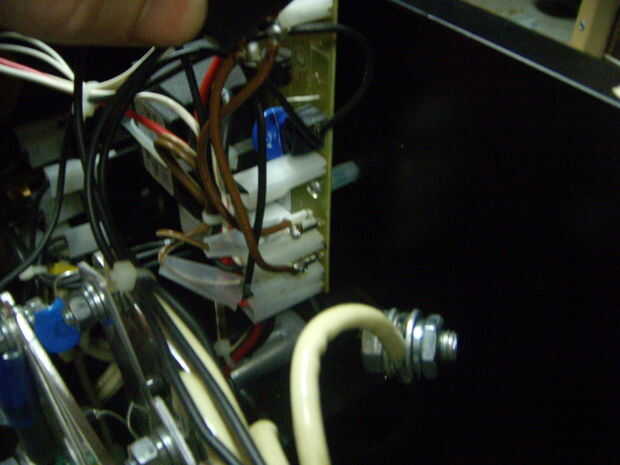

2. localizar el punto donde el cable de línea de alimentación entra en el chasis de la soldadora. Habrá dos cables de señal que salen de este punto. Trazarlos a dondequiera vayan. Mina fue a una pequeña placa de circuito. Este es el relé que conmuta la alimentación a los transformadores.

3. Localice el cable terminal positivo. Las formas de identificar este cable son por su tamaño (debe ser un alambre de grueso calibre) y debe conducir en el sistema de alimentación del alambre. Mi soldador tenía un tornillo de mano que conecta varios feeds. Tenía calor pesado tubería de encogimiento sobre él así que tuve que cortar el tubo para llegar a él. No electrocuta a ti mismo haciendo esto! Desea encontrar un lugar en la alimentación positiva para conectar el nuevo cable al. Si no hay conexiones están disponibles, puede tener corte el cable y poner un perno similar a la de la foto.

Hasta ahora, estos pasos son principalmente exploratorios. Usted puede abrir su soldador primero y luego probar y planear lo que vas a hacer.
