Convertir un compresor de aire inflador-tipo de neumático en una bomba de vacío

una bomba de vacío es sólo una bomba de aire, como un compresor, donde utilizas el lado de la entrada de succión, en lugar de usar el lado de salida para soplar.

Muchos compresores de aire hacen bombas de vacío de buena si puedes encontrar la entrada de aire, encerrarlo y colocar un tubo o accesorio.

En este instructable, te voy a mostrar cómo convertir un 12-voltio "del neumático inflado"-tipo de compresor de aire en una bomba de vacío. Esto hace que una bomba de vacío apta para vacío embolsado laminados y compuestos (como fibra de vidrio) para evacuar un depósito para un pequeño vacío anterior.

El vacío creado es más fuerte que cualquier aspiradora puede producir varias veces y la mayoría de la forma de un vacío perfecto. (Alrededor de 25 "pulgadas de mercurio" de un posible 29.9 o 12,3 libras por pulgada cuadrada---o 1768 libras por pie cuadrado.)

Es lo suficientemente fuerte como para lograr resultados de calidad profesional para muchos procesos que requieren de vacío.

Tengo mi pequeño compresor de aire para 2 $ en una tienda de buena voluntad azul suspensión (también conocido como "fondo de comercio tienda Outlet"). Nuevo, que costaría cerca de $20. Convertirla en una bomba de vacío necesaria unos dólares de piezas y pegamento.

Además de la bomba, he utilizado:
unos pies de 1/4" diámetro interior trenzado tubo de PVC

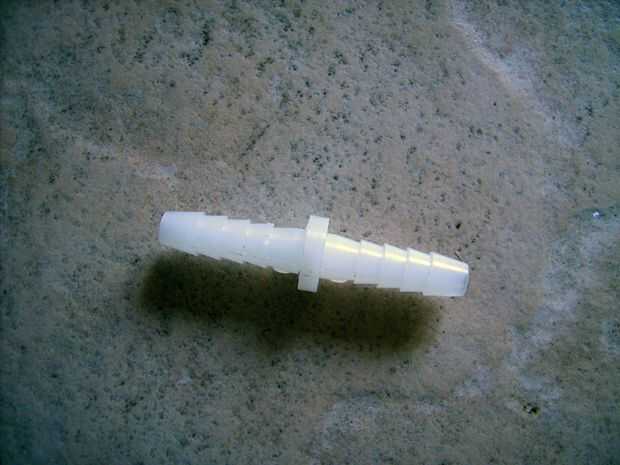

un montaje con una lengüeta de la manguera de 1/4" tubo de diámetro interior, de nylon y
algunos epoxy lleno de acero de soldadura de J.B.

Todas estas cosas están disponibles en las tiendas de mejoras para el hogar.

Ya que este es un dispositivo de 12 voltios que dibuja casi 4 amperios, requiere una fuente de alimentación (DC) bastante fuerte. Funcionan con mi cargador de coche de 6 amp. (O a veces en un ciclo profundo de 12 voltios, trolling motor batería, para vacío formando en lugares donde poder A.C. no está disponible).

Gracias a Doug Walsh y su libro "Hacer lo mismo vacío formando para el aficionado a los hobbys" de la idea básica.

He hecho conversiones muy similares "nebulizador" de compresores de aire (para el equipamiento médico) en tiendas de segunda mano. Son más silenciosos, pero no tire tan duro vacío. (De 17 pulgadas de mercurio o 8 libras por pulgada cuadrada.) Es todavía varias veces más difícil de una aspiradora puede aspirar, y de vacío-bolsas cosas como alas de avión modelo RC, pero sólo un poco más de la mitad el vacío ideal). Lo bueno es que están más tranquilas y correr más frescos y probablemente dure más.

NOTAS (agregados a la luz de comentarios más abajo):

Si utilizas una realmente, inflador de neumáticos muy baratos, como el $10 "mini compresor de aire" de puerto de carga, no esperes demasiado. Realmente infladores baratos suciedad sólo pueden funcionar durante unos minutos antes de sobrecalentamiento. (Infladores mejor pueden funcionar por hasta una hora.) Pecar no funciona la bomba para demasiado en un estiramiento. Si no sabes si está clasificado para más de 15 minutos, sólo ejecutarlo durante 5 o 10 minutos a la vez, dar 5 minutos para refrescarse abajo antes de reiniciarlo. Idealmente, usted desea una bomba con un cilindro de aluminio con aletas, un ventilador y un potente motor para carreras largas continuas. (Realmente muy bien, lo voy conseguir por $2 en la percha azul.) Su defecto, ser amable con su bomba little barato.

Algunos consejos para mantener la carga de trabajo dentro de las limitaciones de la bomba:

Para el ensacado de vacío: (1) no vaya a utilizar esta bomba para cosas como aviones de escala, o para hacer frente a fugas importantes, (2) utilizan un depósito vacío de tamaño modesto que no necesita funcionar la bomba todo el tiempo, o durante mucho tiempo para crear vacío en el depósito. Utilice un interruptor de vacío para rematar el vacío automáticamente ahora y después, dejar la bomba de la mayoría de las veces, o bien hacerlo a mano. Si la bomba está funcionando la mayoría del tiempo, algo está mal.

Para la formación del vacío: (1) no esperes vaciar un tanque del calentador de agua de 30 galones con esta cosa. (Utilizo un tanque de 7 galones $20 Wal-Mart aire llevar mis formadores de vacío de 12 x 18 pulgadas.) (2) Utilice un sistema de plomería de dos etapas para reducir la carga en la bomba de vacío y hacer tu pequeño tanque van mucho más allá. (Como éste, con una aspiradora para aspirar la mayor parte del aire y un tanque evacuado bajar el plástico duro: http://www.tk560.com/phpBB2/viewtopic.php?t=424 .) (3) no haga funcionar la bomba hasta que encabeza en 25 pulgadas de mercurio o tan a menos que estás formando plástico grueso alrededor de datos ajustados. 20 pulgadas es suficiente para la mayoría vacío formando propósitos, y las últimas pocas pulgadas toman más tiempo y desgastan la bomba mucho más rápido.
