Convertir un juguete rescatado de un controlador MIDI (9 / 17 paso)

Paso 9: Se preparan para añadir un microcontrolador

Si tienes experiencia en el mundo de la electrónica, se sabe que los microcontroladores son los componentes que actúan como pequeños ordenadores para llevar a cabo sus instrucciones y hacer avanzadas las cosas para usted. También sabrás que Arduino ha tomado el mundo de la electrónica de hobby por la tormenta en los últimos años y sido increíblemente útil para principiantes y expertos por igual. Por lo tanto, no debería ser ninguna sorpresa que vamos a utilizar la plataforma de Arduino en este proyecto! Por supuesto, usted puede usar lo que quieras hacer el trabajo, pero que irá más allá del alcance de lo que presento a usted en este artículo!

Elegir y adquirir su microcontrolador
La placa Arduino que puedes comprar es maravilloso para principiantes para aprender los conceptos básicos sobre electrónica y prototipo sus ideas sin mucho molestia. Sin embargo, puede ser todo un reto para encajar una placa Arduino entera en tu juguete! Además, en la actualidad no es tan fácil como debe ser tu placa de Arduino para actuar como un verdadero dispositivo de MIDI.

Para mi proyecto, opté por usar el Arduino-compatible 2.0 Teensy++ de PJRC, y voy a altamente recomendamos que utilice uno así. Además de ser extremadamente pequeño, la serie Teensy cuenta con la capacidad de emular a distintos tipos de dispositivos USB como teclados, ratones y dispositivos de MIDI (usted lo adivinó). En mi opinión, estos factores hacen Teensy la elección perfecta para este tipo de proyectos, así que ir y búscate una!

Configurar su entorno de Arduino con Teensy
Para trabajar con su Teensy en el IDE de Arduino, es necesario instalar un plugin especial llamado Teensyduino. Esto agrega unos nuevos elementos de menú al menú «Herramientas» y añade algunas funciones realmente útiles a su entorno. Lea la página Teensyduino para instrucciones de instalación y ver las diferentes secciones del menú de la izquierda para aprender sobre todas las cosas cool que puedes hacer ahora.

Planificación hacia fuera cómo conectará los cables a su microcontrolador

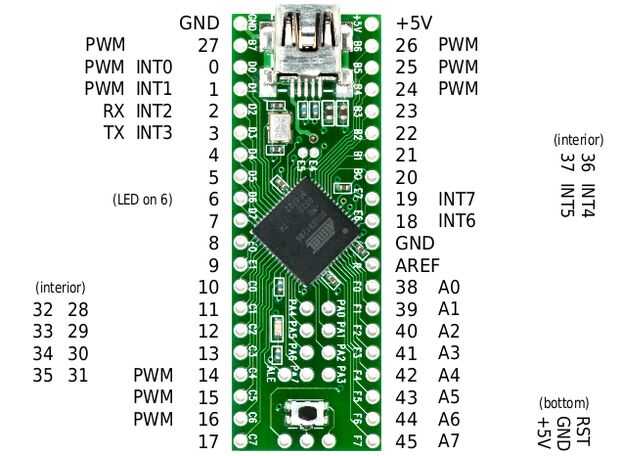

Independientemente de lo complicado es su juguete, sería una buena idea para hacer un diagrama que documentan la cual cable en tu juguete debe ser conectados a cada pin de tu microcontrolador. PJRC suministra algunos diagramas muy útiles que muestra todos los pasadores de los microcontroladores Teensy y sus etiquetas en Arduino. Imprimirlo, utilice como referencia para dibujar su propia imagen y etiqueta los pernos según cómo desea conectar los cables.

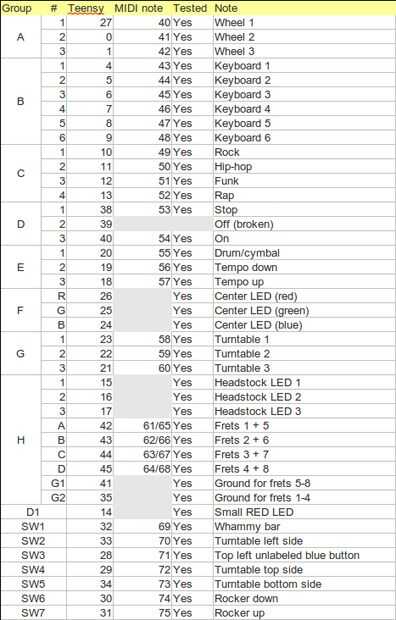

Mi juguete había un montón de entradas y salidas, así que quería mantener notas muy cuidadosos acerca de cual cable va a qué. Por lo tanto, he creado una hoja de cálculo simple para realizar un seguimiento de cada alambre, valor en cuenta sus etiquetas, funciones, conexión Teensy y MIDI. No necesitará ir a estas longitudes si su juguete está relativamente simplemente, pero quería compartir mi proceso por si acaso.
