Convertir un juguete rescatado de un controlador MIDI (5 / 17 paso)

Paso 5: Mapeo de todas las partes

En este punto, usted debe tener un juguete de fabricación de sonido que tienes abierto, supo y roto el circuito de toma de sonido de. Esto significa que han completado la fase destructiva del proyecto y están listos para la fase constructiva / creativa!

Identificar los componentes que desea utilizar.

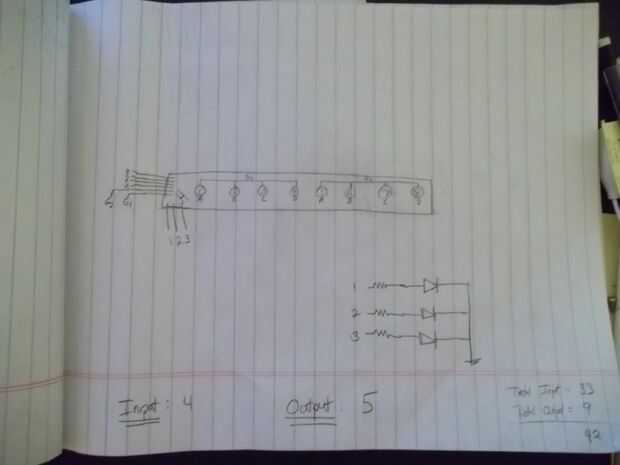

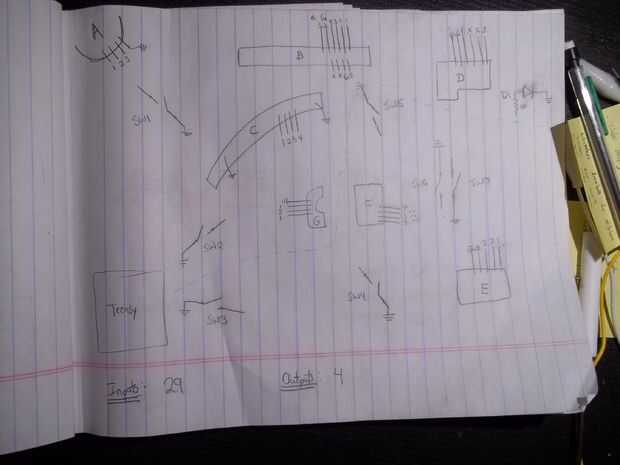

Comenzar por todo lo que usted desea utilizar identificar. He encontrado que la técnica que me funciona mejor es un pedazo de papel y dibujar un cuadro muy simplificado de lo que veo dentro del juguete y tratar de identificar qué cosas me gustaría usar, y que cosas no quiere usar. Estos bocetos se unen a este post, así que Échales un vistazo como usted lee este paso.

Observe que en la parte inferior de cada página, yo estoy realizar un seguimiento de cuántas entradas y salidas he identificado en mis dibujos. Esto le ayudará a determinar qué microcontrolador para comprar más tarde!

Un poco importante de información que le ayudarán a identificar cómo su trabajo circuitos es recordar que cada placa única tendrá al menos un conductor de tierra y por lo menos un cable de señal para cada componente.

Nota especial acerca de charlieplexing
Para circuitos que tienen muchos botones en ellos, se puede ejecutar en una técnica que puede ser bastante confusa para principiantes llamados charlieplexing. Esencialmente, es una técnica por el que varios botones compartan la misma señal o líneas de tierra. En este caso, debemos identificar más de una línea de tierra y conecte un cable a cada uno. Usando un microcontrolador, podemos activar o desactivar estas líneas de la tierra como nosotros por favor y así averiguar qué botón es el envío de información a lo largo de una línea de señal. Si nunca has encontrado esta técnica antes, y encontrar un circuito que lo usa, usted puede elegir o bien ignorar ese circuito (y así es botones), o recoger otro juguete barato.
