Convertir un mando NES a USB con Arduino (9 / 12 paso)

Paso 9: Construcción: tiempo de cristal

El cristal va a estar hacia los lados, para hacer la vida un poco más fácil puede "smoosh" las puntas hacia abajo para que alinee con pins del atmega más fáciles, también pongo la Junta en su cáscara delantera, hay un post justo donde va el cristal, así que tienes una opción, puede trabajar alrededor de él, o cortar el post

Elegir trabajar alrededor de él (pensando en su mayor protección para el cristal si este consigue pisar)

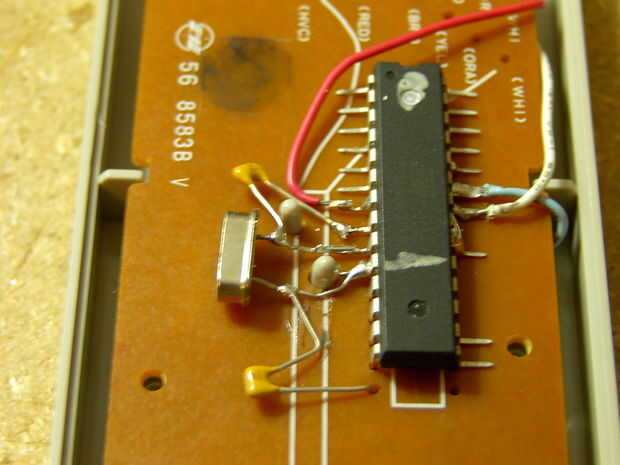

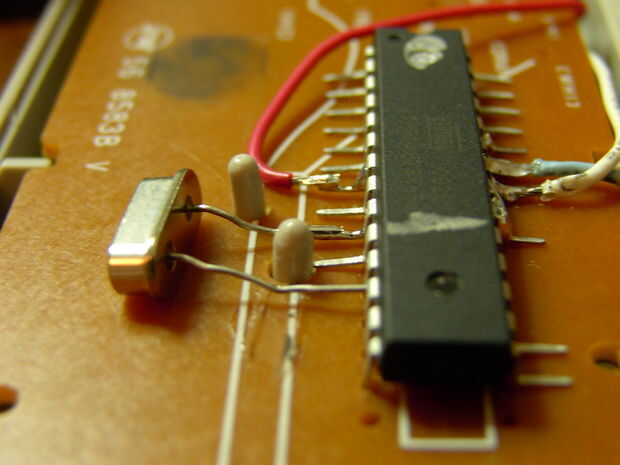

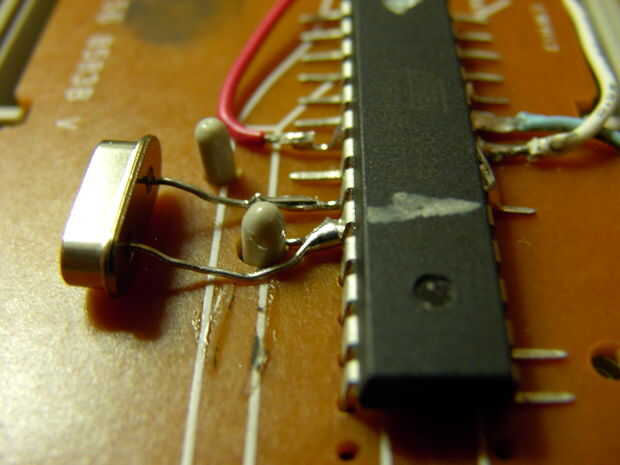

Soldadura 1 pata del cristal al pin 9 del atmega, dobla la otra pierna a la clavija 10 de la mega, ahora podemos agregar las tapas de 22pf, son necesarios para la operación

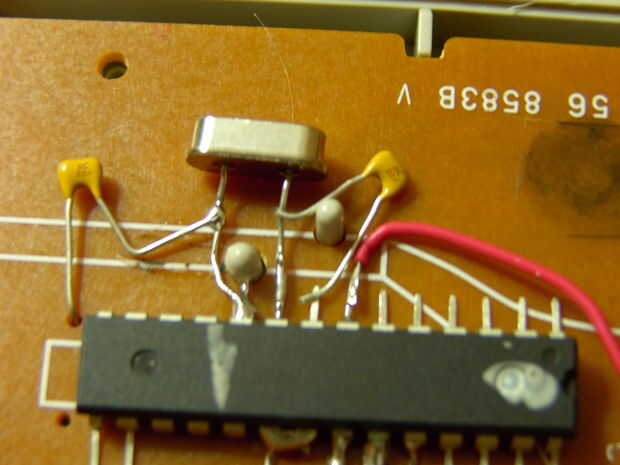

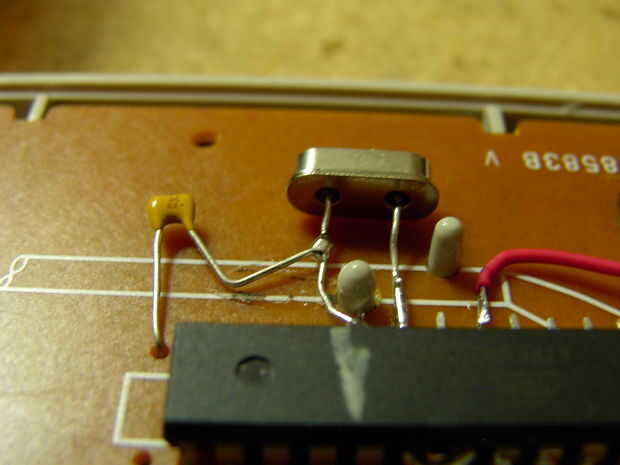

El primer capacitor es palo bonito, fácil, un orificio sobra ic (almohadilla # 8) y soldadura de la pcb, el otro cable al conductor más cercano del cristal de la soldadura

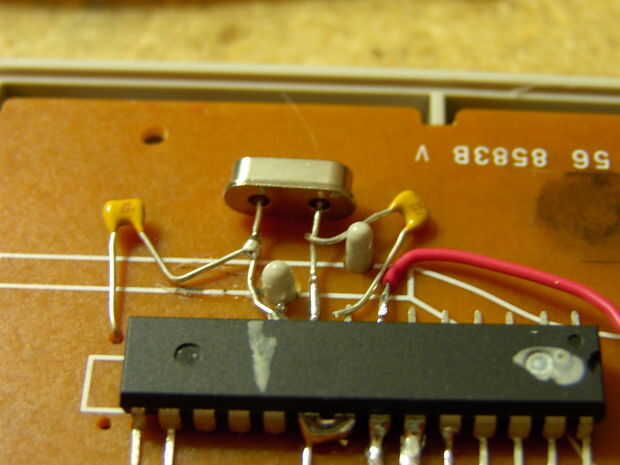

El otro condensador está un poco más de un dolor en el trasero, debido a un segundo poste plástico, usted puede cortar este post también si lo desea, pero he trabajado alrededor de ella, un cable de ese condensador debe soldarse con el segundo cable del cristal, y el segundo cable del condensador debe ser soldado al pin #8 del atmega (se trata de un conector de tierra)
