Convertir un mando NES a USB con Arduino (10 / 12 paso)

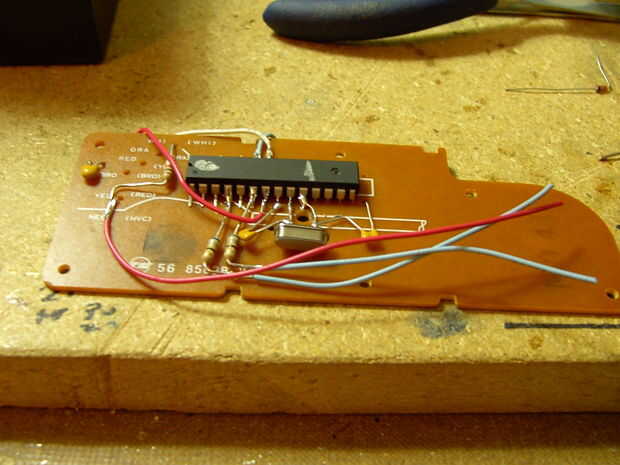

Paso 10: Construcción: resistencias

Con los fundamentos necesarios para el microcontrolador para ejecutar nos podemos conectar las resistencias que son el primer paso en nuestra conversión nivel de 5v a ~ 3v

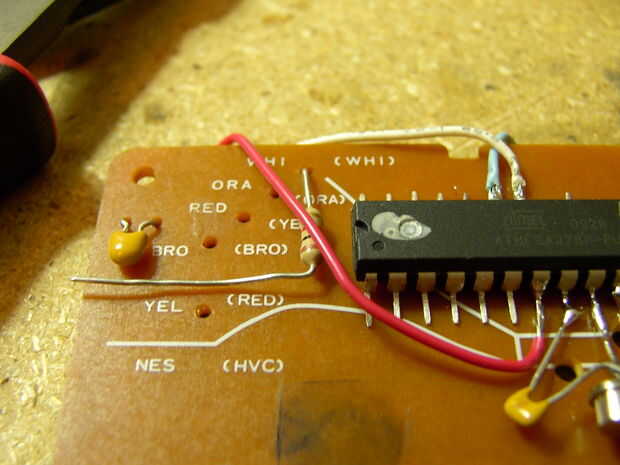

Primera resistencia a conectar es la resistencia de 1 k 5, inserte en el orificio superior de donde se emplea el cable de enchufe, soldadura en lugar de bajo y la curva sólo un poco su liderazgo fuera del camino por ahora

Nota, digo 1,5 k y la imagen de un k 1.0, razón de esto es que ya tengo 3, 100 3V diodos, y con las corrientes involucradas su solamente tirando de la línea hasta ~2.7v en vez de 3.3, esto puede estar bien para mi mutt abrir ordenadores de arquitectura pero no todos los ordenadores a "jugar a la pelota", utilizar 3.6v diodos y una resistencia de ohm 1.5 k y cuando haces los cálculos su 3.2 + y no causará problemas con equipos que dare cosas estar dentro de especificaciones

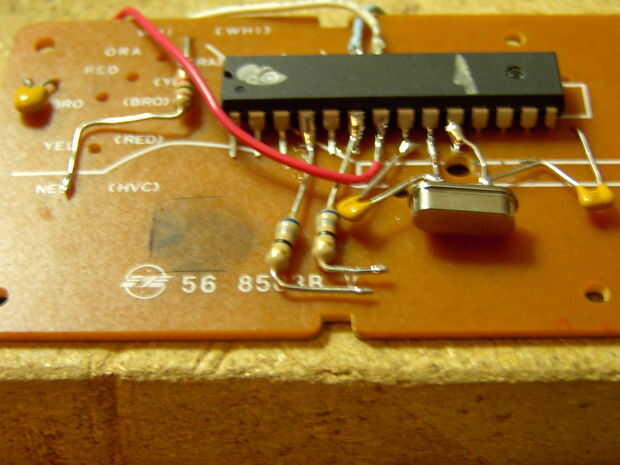

Ahora toma tu resistencia de ohm 2 68 y un final a los pines 4 y 6, ajuste su para que alterne un poco en el extremo opuesto y los doblan cables a la derecha de la soldadura

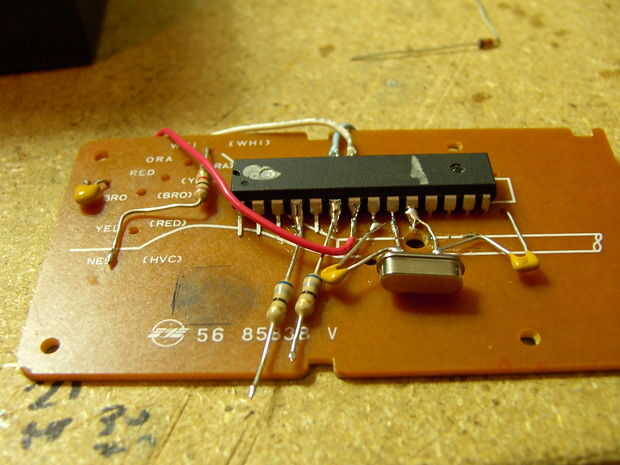

Por último para este paso añadir algunos cables de puente a las resistencias de 3 y encájelas así que todos terminan en el mismo lugar (yo usé rojo para el levante de resistencia y el azul para las líneas de 2 datos

Vea el paso
