Paso 3: Tiempo de Hardware
Vamos a probar el controlador conectado a arduino en un poco, pero primero tenemos que hacer algunos cambios en el controlador de sí mismo

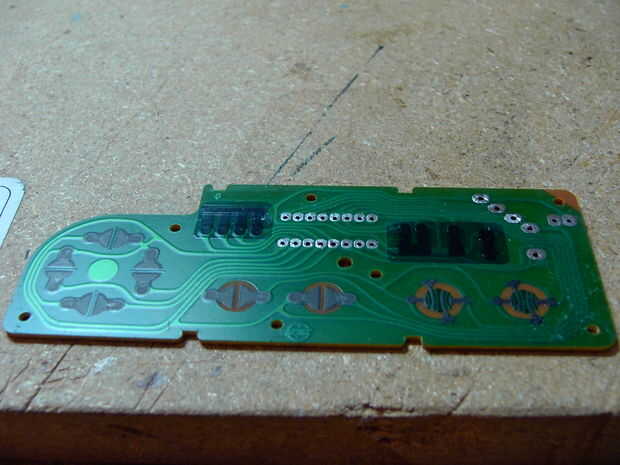

Tapa regulador cara abajo sobre la mesa, con su pequeño + destornillador Quite los 6 tornillos, la parte trasera y el tablero de regulador
... Al parecer falta un cuadro, pero Coloque la carcasa del controlador / tornillos / botones / pastillas en un lugar seguro y desoldar el cable del controlador y su cambio de registro IC

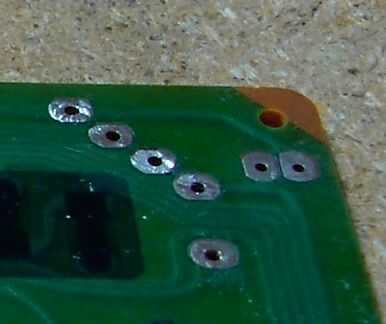

Una vez que tengas esos 2 elementos fuera del camino (mantener el registro de desplazamiento, su diversión) limpio y (re) lata todos los pads
Mayoría de los diseños utiliza el registro de desplazamiento para hablar con el controlador, como es un dispositivo simple de 3 cables, pero tenía un chip bastante grande y (aún) un montón de pines I/O, un tiempo bastante difícil encontrar un lugar para él y otro 16 pin dip chip, así que le dije ok y nos vamos a cada botón del alambre directamente a un pin del microcontrolador
Para ello necesitamos saber que pastillas van a qué partes del regulador
