Convertir un mando NES a USB con Arduino (4 / 12 paso)

Paso 4: prueba

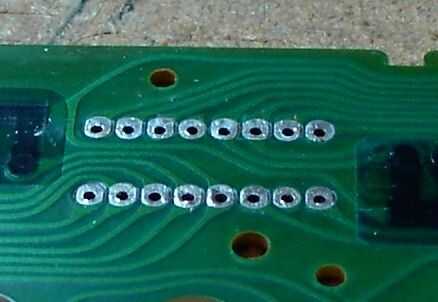

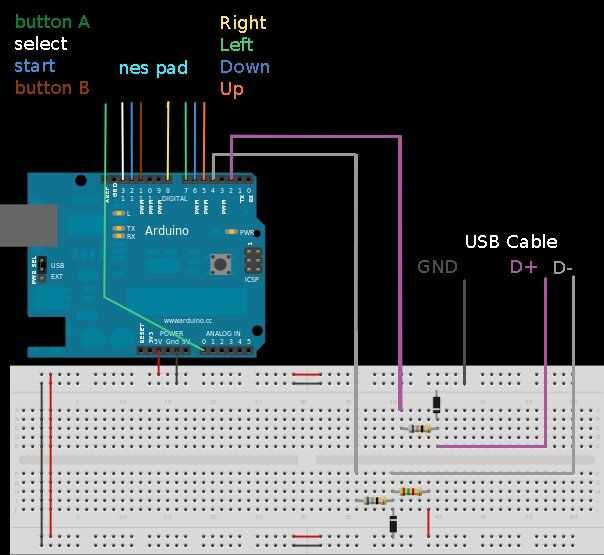

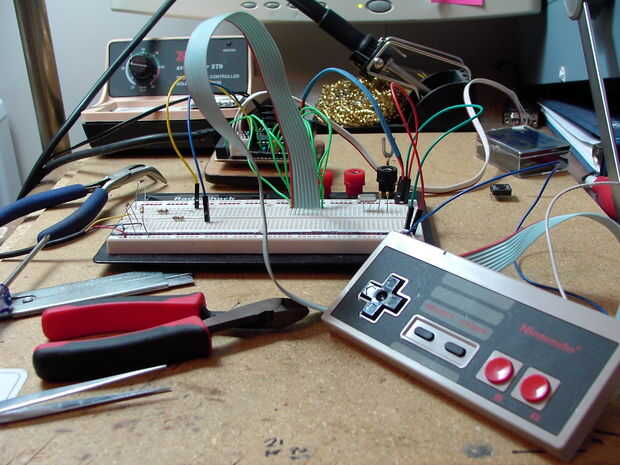

te recomiendo que gastes el tiempo extra y molestias para conectar 10 cables para el pad de nes y enchufe en la placa arduino y hacer hasta el ciruit usb

Una nota sobre los cables del usb, o cualquier otro cable, no confiar en los colores, utilizar un medidor para saber que cable va a cada punto en el enchufe, en mi caso los cables no son aún los colores correctos así que no importa, pero también he tenido un teclado que tenía colores equivocadas y errónea impresión en la placa!

Conexión del controlador es tedioso, el hardware usb es fácil, de cualquier manera su buena conocerla funciones, hacer después de esto su bonito mucho el punto de no retorno

ASÍ QUE LA PRUEBA

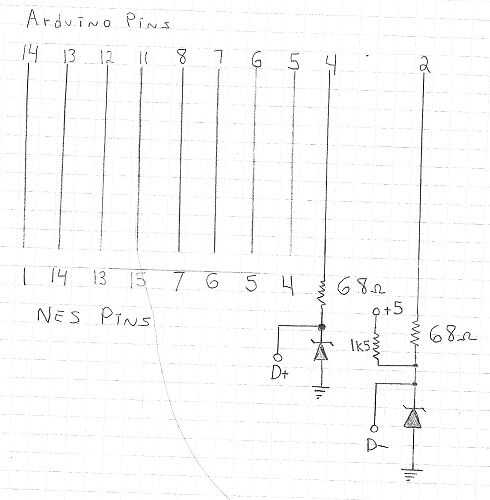

Tenga en cuenta que el cátodo del diodo (el extremo con una raya) tiene que enfrentarse en acercamiento actual, y el ánodo debe conectarse a tierra

Esto es al revés de más diodos, lo que está sucediendo aquí es que el Diodo zener tiene un punto de ruptura inversa muy bajo, por lo que se "filtra" una cantidad controlada de la corriente hacia atrás a través del diodo a tierra, que también baja el voltaje hasta las 3 señales de voltios ish espera por usb
