Convertir un mando NES a USB con Arduino (6 / 12 paso)

Paso 6: Construcción: el atmega

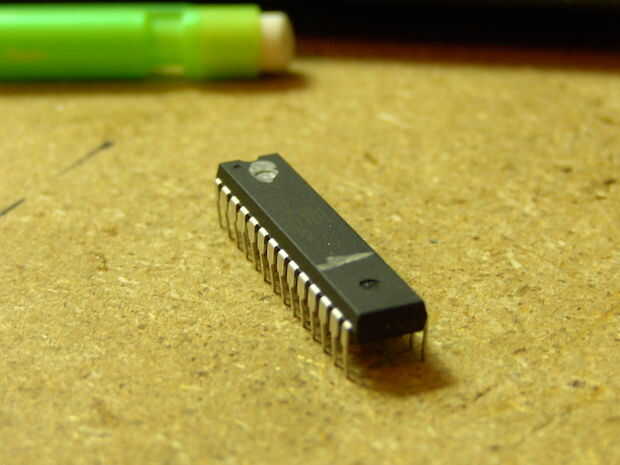

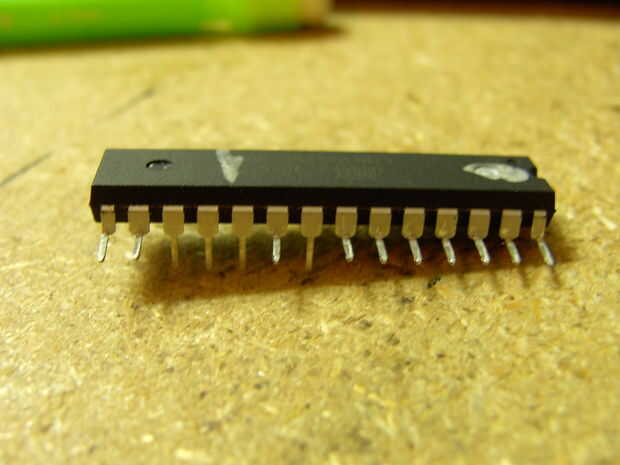

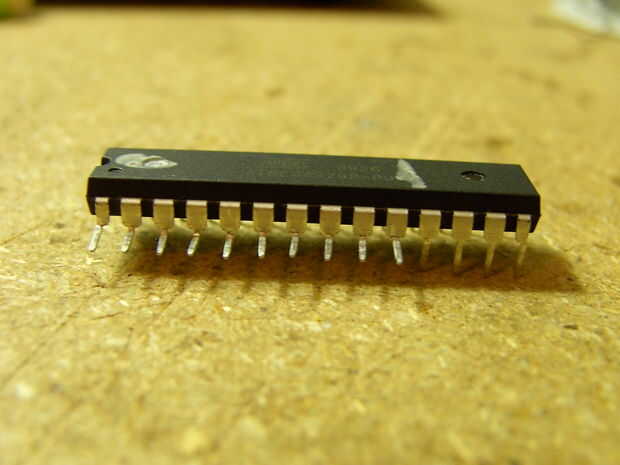

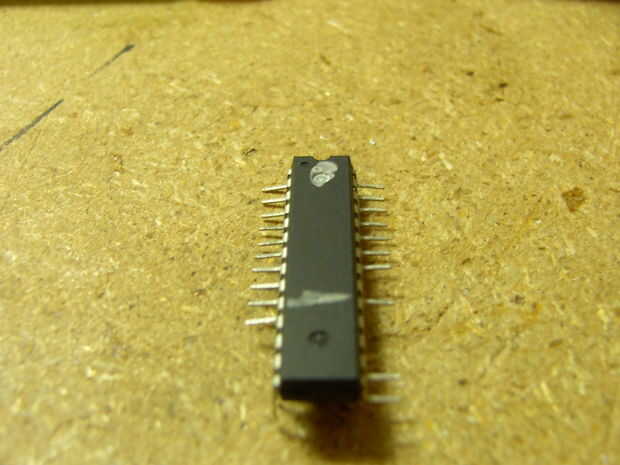

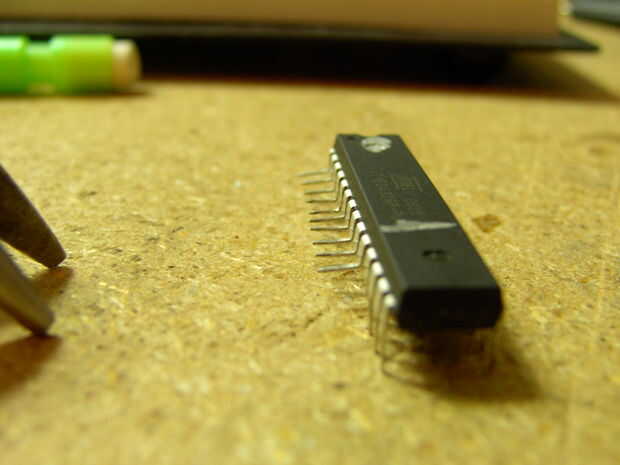

Usando sus alicates de punta necesita doblar con cuidado los siguientes pines del microcontrolador hacia fuera en un ángulo de 90 grados, justo en la base donde el pin obtiene grasa.

1 28
2 27
3 26
4 25
5 24
6 23
7 22
8      -
9 20
10-
-       -
-       -
-16
-15

los pines marcan con a - licencia apuntando hacia abajo, estos se ajusta a la original cambio registro "toma"

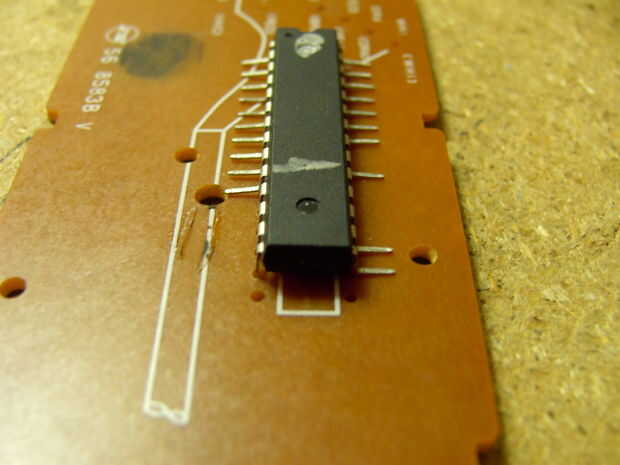

La pcb tiene una pantalla de seda que forma el sr entraron, el atmega donde pin uno es en el mismo lado como se indica en la pantalla de seda (frente a la conexión del cable) y donde se alinean las clavijas dura están en el lado del último conjunto de agujeros

Vea el paso
