Convertir un mando NES a USB con Arduino (7 / 12 paso)

Paso 7: Construcción: empezar a conectar cosas

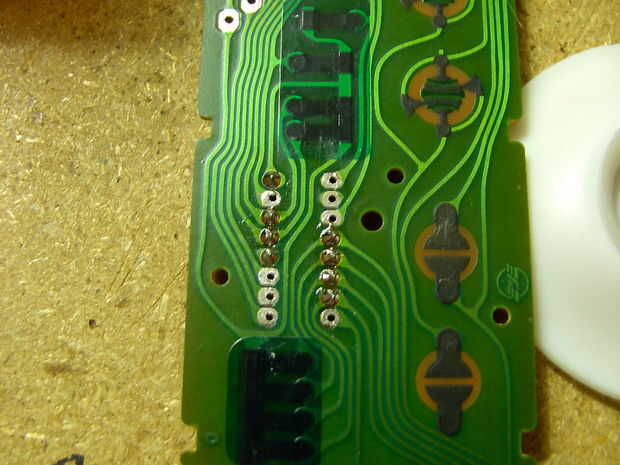

Primero voltee la placa y conectado de soldadura sólo donde los pines del atmega están empujando a través de la placa, que sólo 6 de lo 8 botones de yay, todavía necesitamos conectar los botones A y B

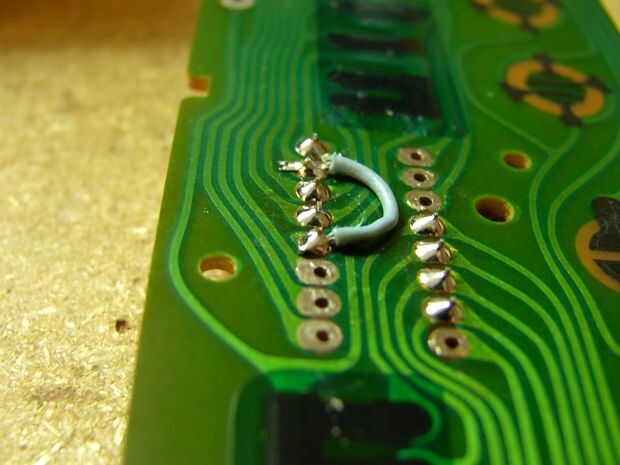

Obtener un segmento de cable de puente, el extremo de la lata, haz una bola (no excesiva) de soldadura en la almohadilla de nes 15, no pase el cable por el agujero, a la soldadura en la almohadilla

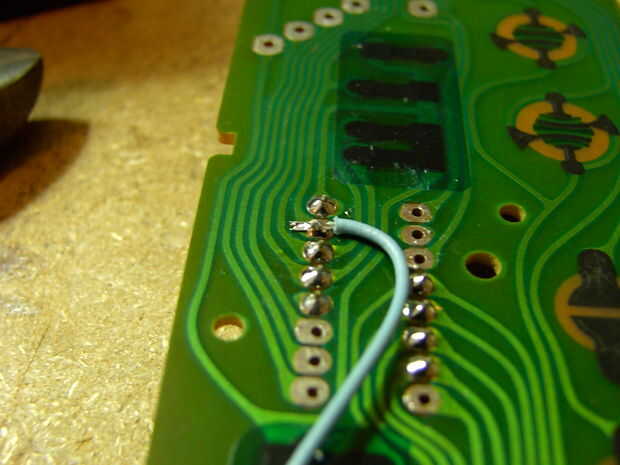

Ahora bucle alrededor de se reúne con almohadilla #12, Pin # 17 del atmega está ya en este agujero, y el teclado no está conectado a cualquier otra cosa en el controlador, botón B es bueno para ir, no fue tan gracioso

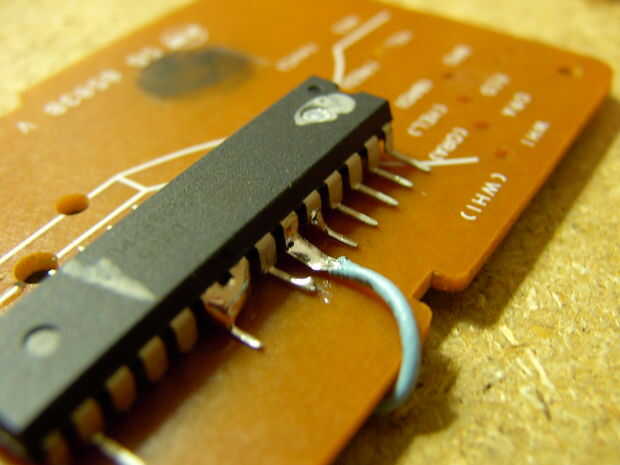

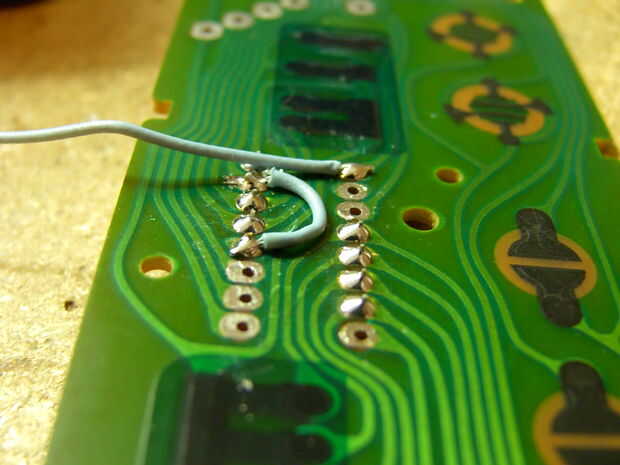

Para la soldadura de botón A un alambre plano en #1 del cojín, esto alrededor del lazo en la parte superior del tablero y soldar al pin # 23 de lo atmega

También la soldadura blob pines 20 y 21 juntos (no sobrecalentar) trata de aref y análogo fuente de alimentación, aref es soldado a la pcb + bus de 5v
