Convertir un mando NES a USB con Arduino (8 / 12 paso)

Paso 8: Construcción: adición de líneas de energía

Nintendo cada controlador que he visto fue suficiente para tener un par de almohadilla adicional y los agujeros hace conectar a la alimentación y de tierra, es un gran lugar para una gorra de desacoplamiento, así que vamos a añadir una

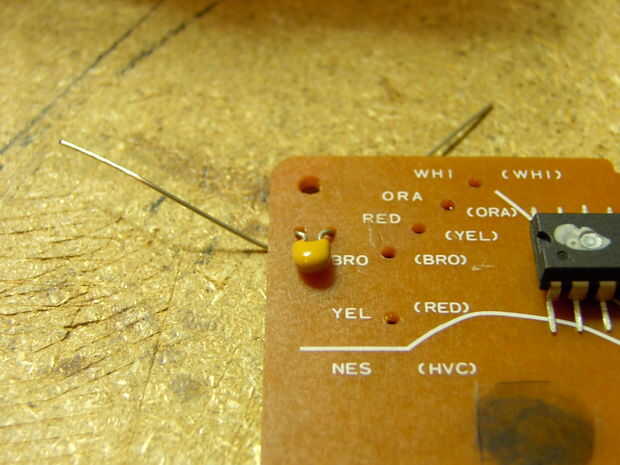

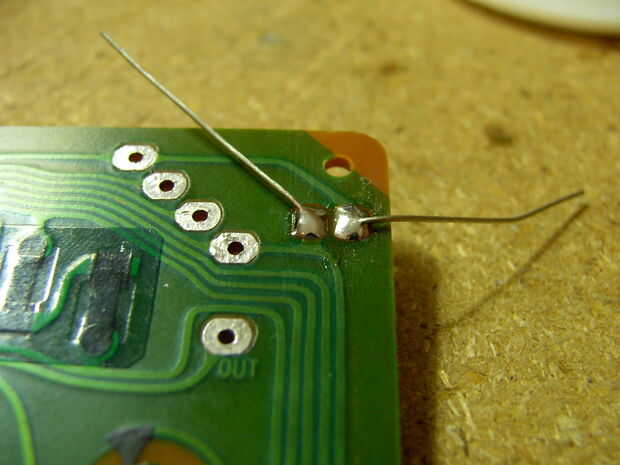

Inserte su 0.1uf tapa en la parte superior de la placa, doblez del excedente por lo que pone plano y lejos del orificio del tornillo en la esquina, voltee la Junta y sus cables a las pastillas, pero no ha acortar los cables cortos de soldadura

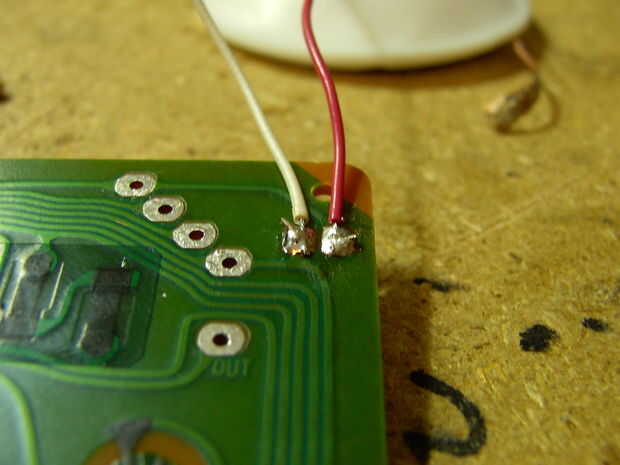

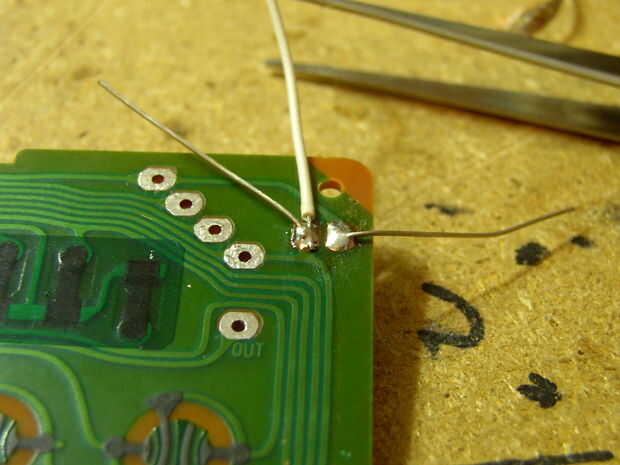

Ahora soldar 2 cables de puente a los cojines (que podría haber hecho esto diferentemente pero retrospección es 20/20) para la tierra y + 5v, ahora usted puede cortar los cables del condensador

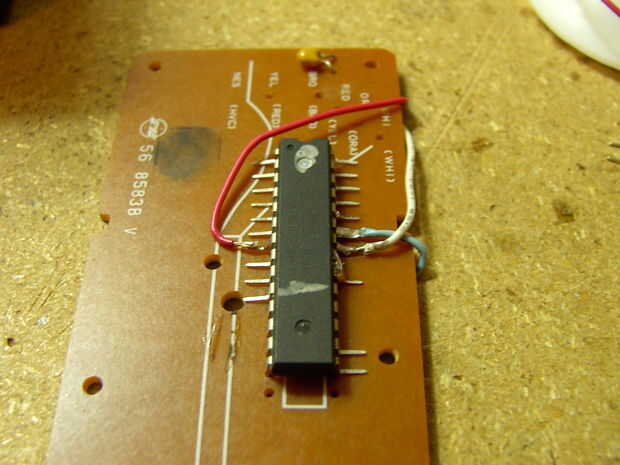

Envuelva la energía y puentes en la parte superior del tablero a tierra, conecte + 5v al pin 7 de la mega y conectarse a tierra pin22 del atmega
