Convertir un motor de pasos unipolar a bipolar (1 / 3 paso)

Paso 1: Soldadura de alambre fino

Mi abuelo me dijo nunca que abrir un motor paso a paso para no dejar el escape del motor de la ardilla, pero siempre sospecha que no era un real electricista. Por lo tanto, I'ma a pop algunos steppers abra y convertirlos a bipolar hoy. Y habiendo dicho que, resulta no es quirúrgica de cohete mono interior el paso a paso en todo. De hecho, es tan fácil, que incluso podría hacerlo.

Debo mencionar que existe la posibilidad de que su motor no se puede convertir a bipolar en todos debido a la forma de las bobinas están conectadas internamente. Nunca he visto motor en la naturaleza de la herida de esa manera pero bueno, no he visto muchos motores en la naturaleza. Después de extraer los 4 tornillos que sujetan la carcasa juntos pueden aparecer cuidadosamente la tapa abierta para ver los intestinos – 8 bobinas de alambre y un rotor con los imanes. Aquí es el momento de la verdad: Si usted puede ver una placa de circuito con cojines y finos cables, buscan una almohadilla que tiene como 4 cables que vienen a él. Si lo has encontrado, estás de suerte.

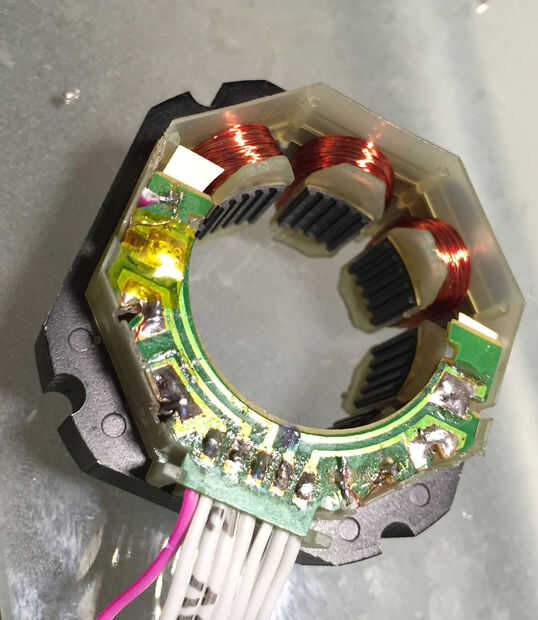

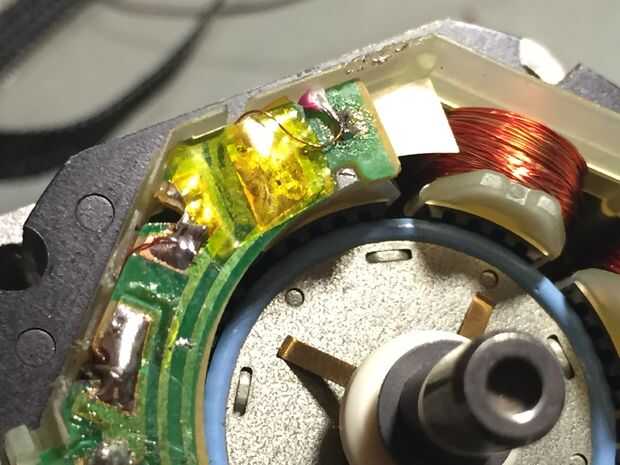

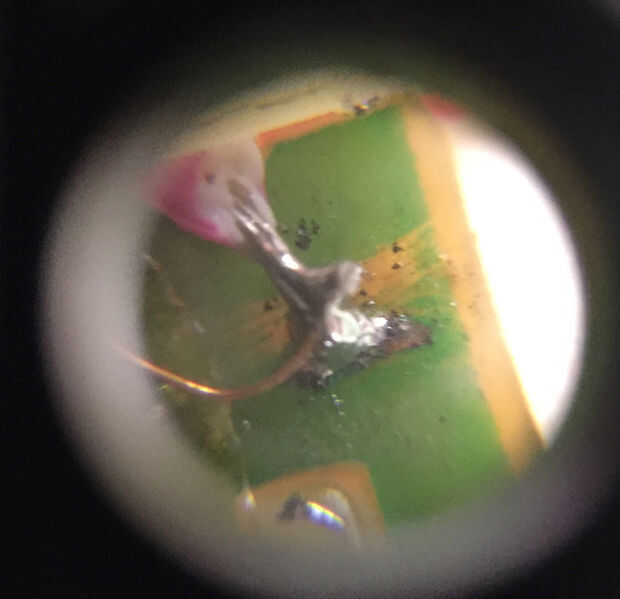

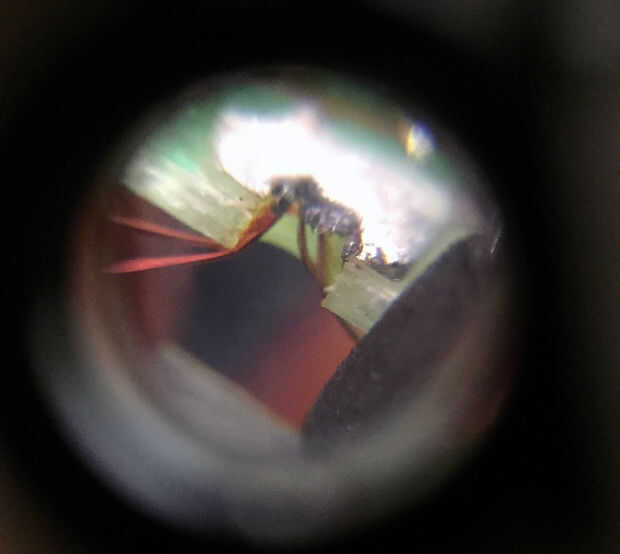

Que el acolchado es donde los grifos del centro están conectados juntos, formando la unipolaridad del motor. Nuestra tarea aquí es para separarlas. En primer lugar, he unsoldered todos los hilos de cabello. Luego separa el PWB de la cubierta del motor y quitar el cableado antiguo de 5 pines. Yo he usado cable de cinta de 8 pines en lugar de lo que queda del conector de 5 cables. He perforado algunos pequeños orificios a través de este PCB y tirar cableado nuevo a través de ella un alivio de tensión para cables. Contar los hilos de cabello. Debe haber 8 de ellos, por el número de bobinas reales en la carcasa del motor. Obviamente, no hay suficiente soldaduras cojines para acomodar 8 extremos del cable, pero por suerte bastante había algunas letras grabado en el PCB, por lo que solo había raspado el blindaje de él, estañaron y utilizan como un cojín de la soldado.

Cuidadosamente elaborado motor nuevo. Ahora tenemos 8 paso a paso pin! Todo el mundo sabe que más pins = más mejor siempre y cuando se trata de un motor bipolar. 8 pernos te da la libertad para conectar sus bobinas del motor en serie para más esfuerzo de torsión o en paralelo para mayor velocidad. O, si usted decide volver a la configuración unipolar por alguna extraña razón puede interconectar todos los terminales negativos y es su quinto alambre y nadie puede juzgarle.
