Paso 5: Prueba las conexiones
Ahora que nos hemos soldado, ahora hay que probar.
Tome el multímetro, ponerlo a prueba de continuidad (el modo donde el medidor emite un pitido si se tocan las puntas de prueba desnuda).
- Pegar un trozo pelado de alambre en cada perno del lado hembra del cable de cinta.
- Toque este cable con punta de prueba de un multímetro.
- Tomar el otro cable y tocar las almohadillas de a que los cables se sueldan.

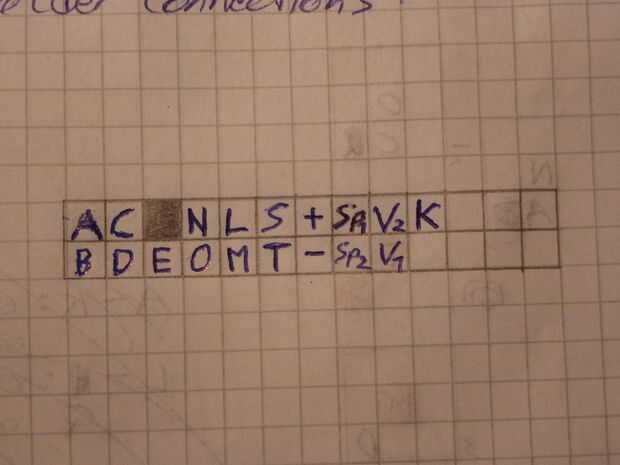

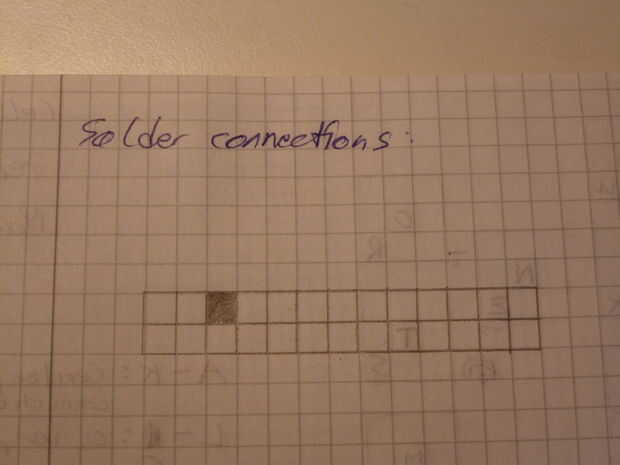

- Si el medidor emite un pitido, anote que pin está conectado a qué tecla (como en las fotos incluidas).

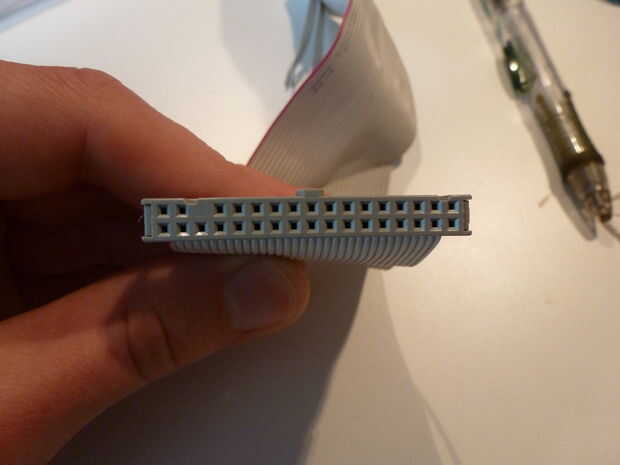

Si usted termina con una almohadilla que ha sido soldada a pero no se conecta con cualquier pin hembra en el cable de cinta, tiene el mismo problema que tuve. Contar el número de alambres en el cable de cinta. Contar el número de pines hembra. ¿Son estos dos números iguales? Mina no. Eso es porque hay un alambre en el cable de cinta que debe conectar al pin que es ahora de plástico sólido (véase la foto de la hembra).
Si esto es lo que le pasó, simplemente desoldar el cable con la almohadilla que no está conectado y usar un cable diferente desde el cable de cinta.
Si esta historia no se aplica a su caso, se ha soldado mal y debe resoldar la conexión.
Comprobar que no ha tendido un puente sobre cualquier pastillas!
