Convertir un móvil viejo en unas datos envío de dispositivo (utilizando un arduino) (6 / 10 paso)

Paso 6: Soldadura parte 1: los transistores

Ahora nosotros debemos soldar nuestros componentes en nuestro tablero de perf, a partir de los transistores.

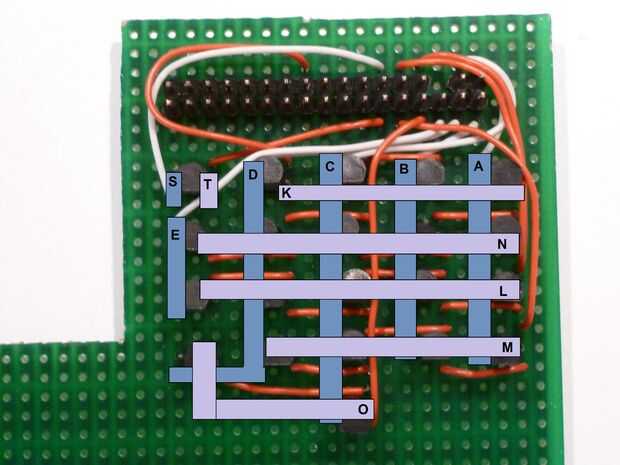

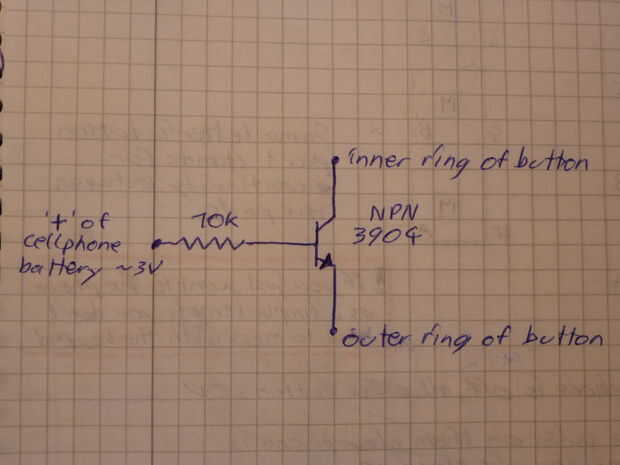

Las conexiones de las almohadillas de cobre cargadas positivamente deben ir para los recolectores, las otras conexiones conectan los emisores. En mi caso la K, pastillas de L, N, O, M y T fueron los cargados positivamente y el A, B, C, D, E y S los otros cojines. Mis pastillas de centro siempre fueron acusados por 2.7V más positivos que los cojines de exteriores. El cuadro 3 demuestra el esquema resultante para cada transistor.

Como ustedes saben nosotros "comprimidas" las conexiones de las almohadillas de cobre 42 a 12 cables, basado en su continuidad. Ahora nosotros debemos "descomprimir" estos 12 cables a 42 conexiones que van a los transistores. Esto significa que un cable debe conectarse a varios coleccionistas/emisores.

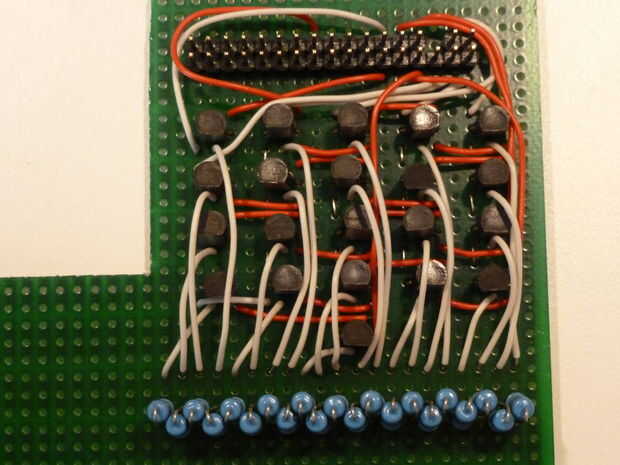

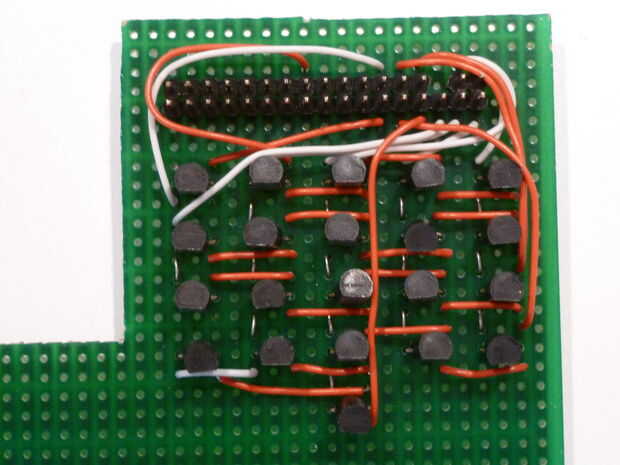

Debido a esto te recomiendo alinear los transistores en una rejilla y conexión de los colectores de los transistores en una línea horizontal y los emisores en una línea vertical (ver dos fotos).

Debe encontrar la solución adecuada para su situación.

Soldadura en algunas cabezas de alfiler Conecte el cable cinta y conectar los emisores y colectores de los transistores a ellos.

Después de eso debemos soldar cada una de las bases de los transistores a las resistencias de 10 k. Yo personalmente no tenía espacio para soldarlos directamente a los transistores para que soldado primero en algunas extensiones (ver cuadro IV).
