Paso 8: Soldadura parte 3: algunas adiciones
El último paso es completar el circuito con las entradas de energía, un regulador de voltaje (opcional) y algunas conexiones.
- Agregar encabezados femeninos al circuito con conexiones a DS, ST_CP, SH_CP, tierra y Vcc del circuito.
¿Qué voltaje va a correr el circuito?
Te recomiendo 5V y sacar la batería. A pesar de que la batería tiene una potencia de 3.7V, mi móvil funcionó más fino en 5V.
- Si desea ejecutar el circuito de las baterías o una fuente de alimentación no regulada, agregar un regulador de voltaje de 5V como un 7805. Revise la hoja de datos del regulador de voltaje para un esquema. Debe ser muy simple y consiste en a menudo solamente 2 condensadores.
- Usted debe hacer algunas conexiones más si no lo has hecho todavía: Instale el ICs a la fuente de alimentación y conectar los carriles de la energía a las cabezas de alfiler del cable de cinta para que el móvil reciba energía así. Si tiene el móvil apagado su propia batería, usted debe sólo conectan motivos el móvil y el circuito.

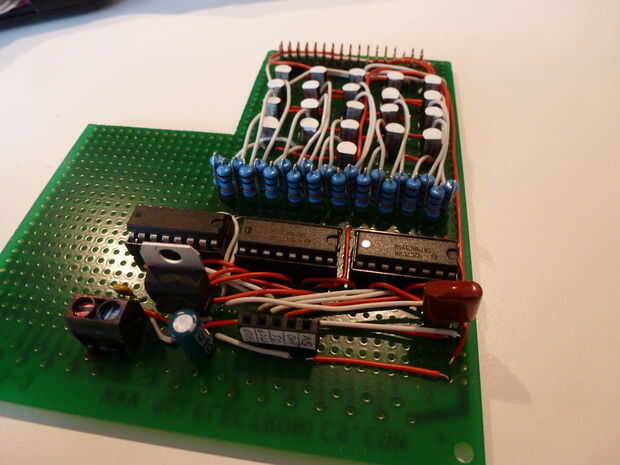

En la primera foto se puede ver el frente del circuito con: un terminal de tornillo para las tensiones no reglamentadas, un regulador de voltaje y una fila de encabezado femenina con conexiones para el cambio de registro de entradas y 5V regulados.

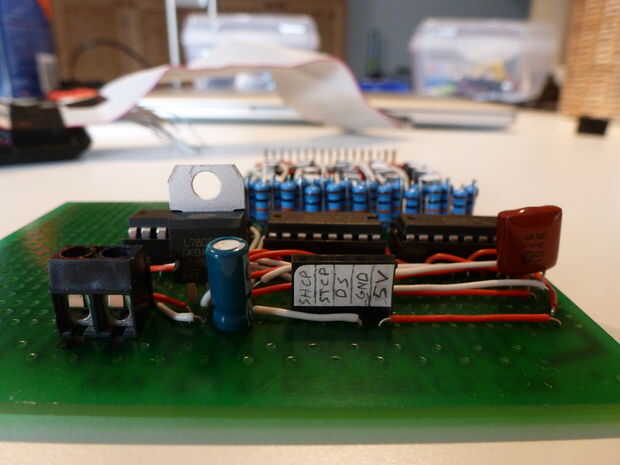

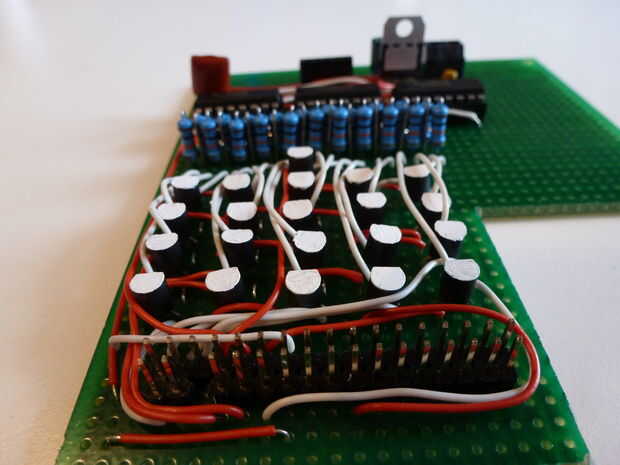

Las otras imágenes son tomas del circuito desde diferentes ángulos.
