Convertir un piano de juguete para trabajar como un dispositivo midi y utilizar con Synthesia (2 / 3 paso)

Paso 2: Hardware

Los pulsadores de las teclas del piano se utilizan para hacer sencillo desplegable circuitos. Las resistencias de pull-up interno en el IC de atmega se utilizan por lo que no hay resistencias pull-up extra externo.

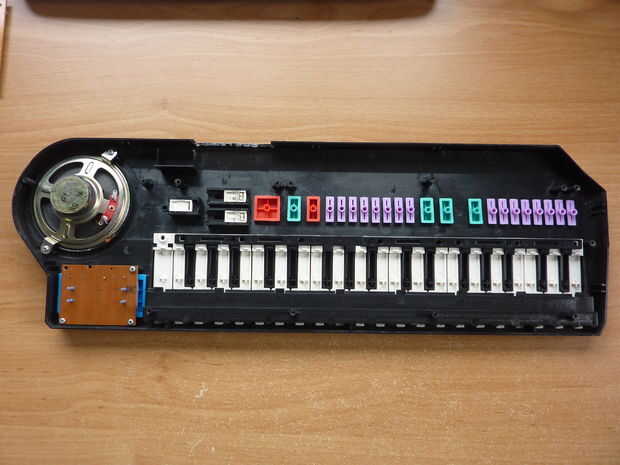

-Abra el piano de juguete y localice los botones correspondientes a las teclas del piano.
-Verificar si todos los botones tienen una línea común. Esta es la línea de tierra.

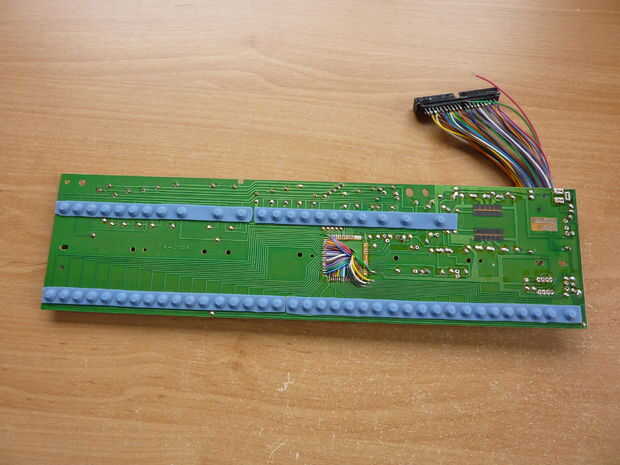

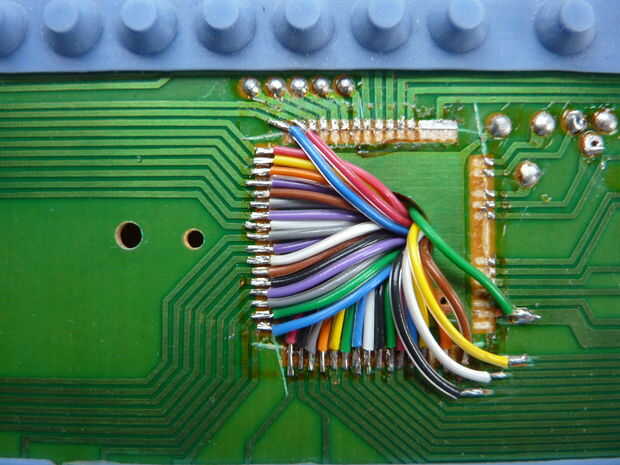

-Localizar y quitar el IC principal. Soldar los cables a todos los cables a los botones incluyendo el cable de tierra.
-Comprobar que no haces ningún cortos mientras se suelda. (óhmetro)

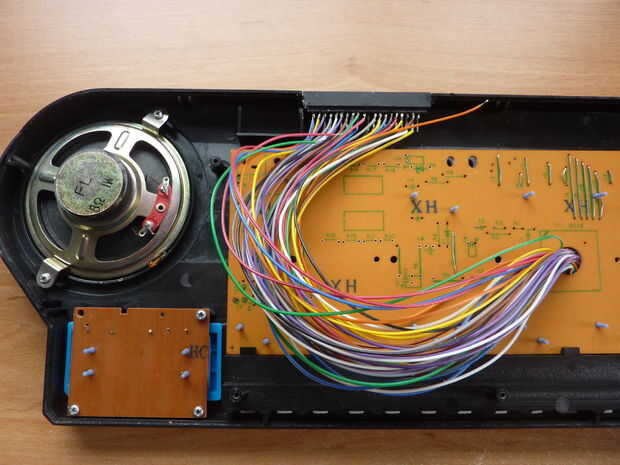

-Los otros extremos al conector para el cable de cinta plana de la soldadura.
-Hacer un corte en la caja del piano para el conector.
-Vuelva a montar el piano.
