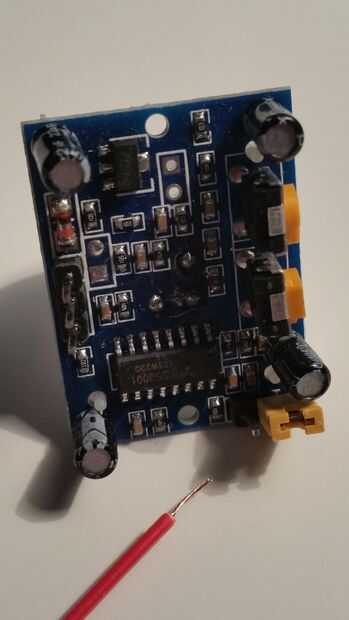

Paso 1: Soldar un cable en el Terminal medio de reguladores de voltaje
En mis pruebas el HC-SR501 PIR Motion Sensor infrarrojo falsed cuando intenté utilizar 3.3 voltios en el VCC de entrada de pin. Por suerte hay una solución simple para conseguir el Sensor de movimiento para trabajar con tarjetas de 3.3 voltios como el ESP8266.

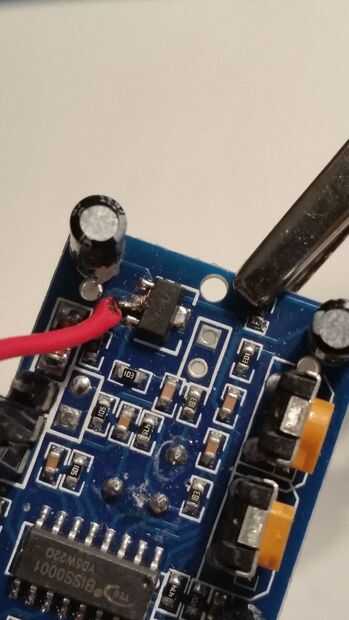

Necesitamos simplemente soldar un cable al terminal medio del regulador de voltaje incorporado. Este regulador fue diseñado para convertir los altos voltajes de Arduino (5 voltios) u otros dispositivos (hasta 20v) hasta lógica de 3.3 voltios. sin embargo, el ESP8266 trabaja en 3.3volts y este regulador no es necesario. Así que tenemos que puentearlo!
El funcionamiento interno de sensor de movimiento en realidad funciona a 3,3 voltios y el pin de trigger (la terminal intermedia entre VCC y tierra) salidas de 3.3 voltios.
