Paso 3: Ubicar la PCB

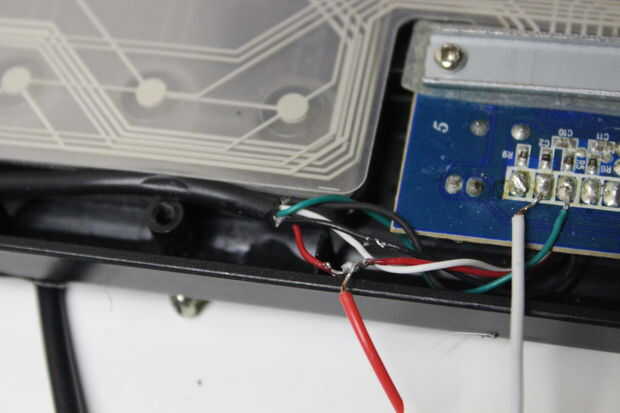

Permite encontrar el cerebro del teclado. El tablero de circuito impreso (PCB) del teclado va a ser un poco diferente a la mía. Una vez que saque el teclado caso y localiza, necesitamos encontrar nuestras conexiones de 5v y tierra. Para encontrar éstos, encontrar un repuesto led y asoman para encontrar que las conexiones son positivos y negativos (LED funciona bien ya que en realidad son diodos). O si tienes un multímetro podría empujar con su medidor de continuidad.

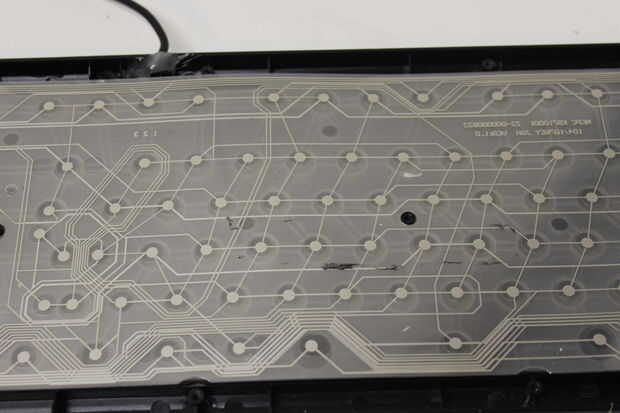

Como ya he dicho antes será nuestra clave-tar toque activado. Esto se logra de la impresa "película" que presiona el teclado. (Ver fotos). Esta "película" se compone de dos partes y cuando se les presionan juntos, envía una señal a la placa sobre la cual se activó la posición. Vamos a utilizar esto para hacer nuestro toque de tecla-tar MIDI activada.
Cuando se haya establecido donde las fuentes de energía positiva y negativa están en el teclado, podemos pasar!
