Paso 9: Marcar los agujeros de montaje del motor y montaje del motor
Esto fue un poco difícil tomar fotos de, pero aquí cómo funciona:
He apoyado la carcasa y la placa del adaptador adjunto vertical en la prensa. Usted puede apoyar cualquier forma que desee.

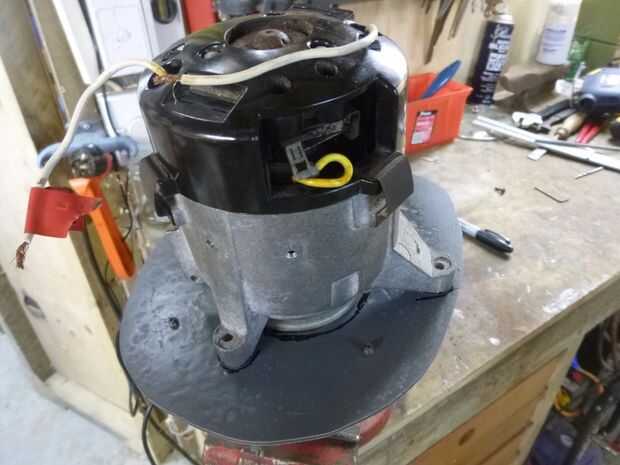

Con el eje del embrague conectado al motor, bajé el motor sobre la placa del adaptador hasta que el embrague se encontraba correctamente en el tambor, con el "pin" completamente dedicado a su agujero. Esto más o menos centrada en el motor inmediatamente, pero me torcí un poco hasta que yo estaba contento con la colocación del agujero.
Dibujaba alrededor de las patas de montaje con una pluma de fieltro * y utiliza el mismo agujero de tornillo y martillo marca técnica de Step 7 para marcar los orificios.

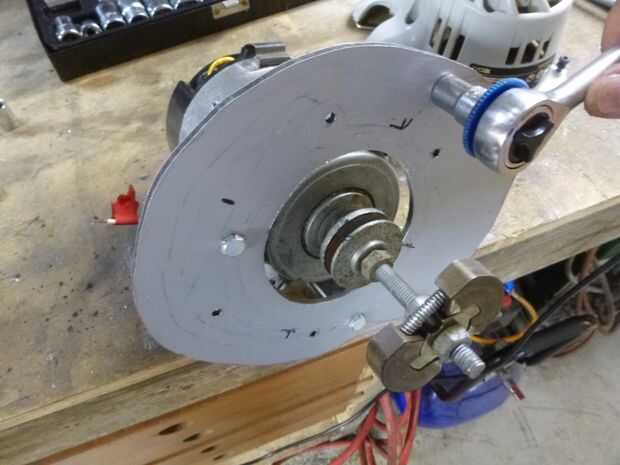

Me ha pasado a tener tres pernos con arandelas y tuercas que eran exactamente el adecuado diámetro longitud y rosca para enroscar en los agujeros de montaje del motor. ¡ Agradable! Taladrar los tres agujeros nuevos en la placa del adaptador, y en hacer tan descubierto que dos de ellos salieron justo en el borde de la carcasa. > :(

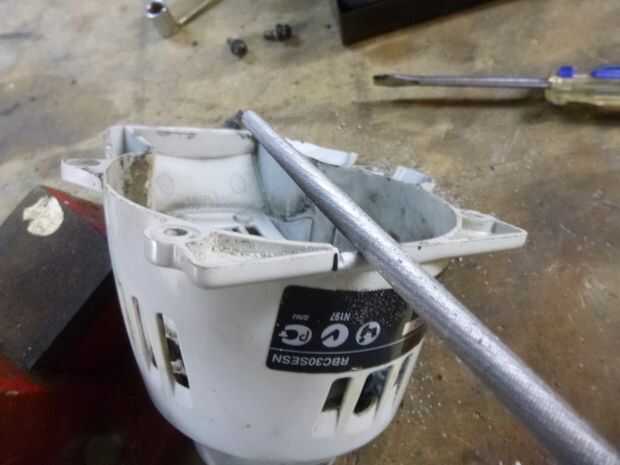

Esto fue resuelto simplemente marcando donde las cabezas de los pernos reunieron la carcasa, luego recorte y presentación para hacer un hueco para cada tornillo. Esto significa que uno tiene que empernar la placa del adaptador al motor en primer lugar, por lo que se puede utilizar una llave o zócalo sobre la cabeza del perno y tornillo de la carcasa a la placa.

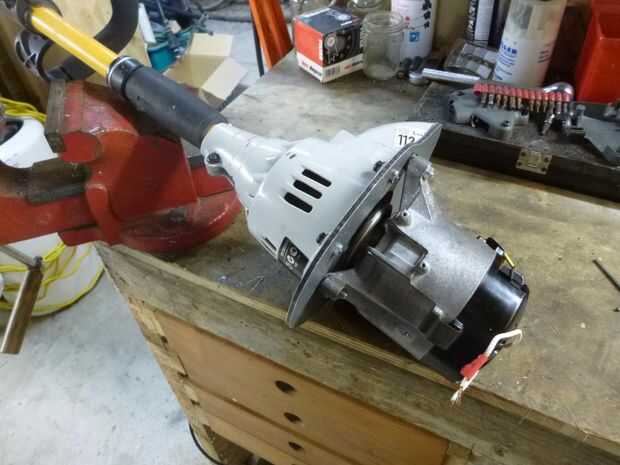

Voila! El motor está equipado.
* "Vivo" marcador, marcador indeleble.
