Paso 1: Las partes
Las piezas que necesita son los siguientes:
- 1 fuente de alimentación x ATX. Puede ser cualquier PSU ATX viejo (o nuevo).

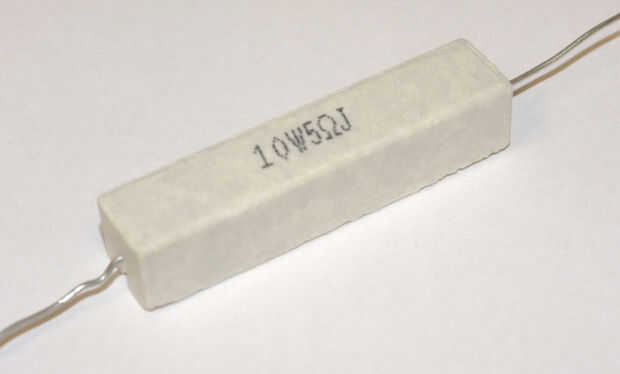

- 1 x resistencia de 5Ω con calificación de 10W (para modelos más viejos) o 1 x resistencia de 22Ω con calificación de 10W (para modelos más nuevos). Si usted no puede encontrar resistencias de 10W también puede utilizar dos resistencias de 10Ω con 5W valorar paralelamente, o dos resistencias de 47Ω con 5W valorar. Si no está seguro si usted necesita un 5Ω o un resistor de 22Ω no te preocupes voy a explicarlo más más adelante.
- 6 x conectores banana hembra. Uno para cada uno de los voltajes de la fuente de alimentación más uno para la tierra.
- Cinta eléctrica y tubería del encogimiento del calor.

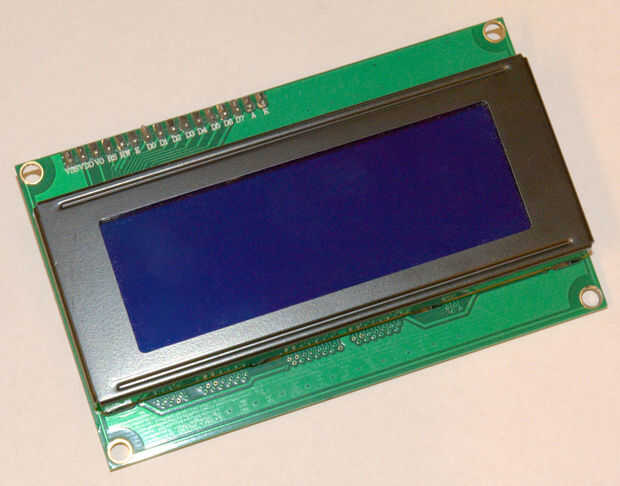

- 1 x 20 x 4 caracteres LCD pantalla.
- 4 x espaciadores separadores de latón hembra hembra plus 8 tornillos para ellos. También puede utilizar 4 hembra a macho espaciadores y 4 tornillos y 4 tuercas.
- 3 x interruptores momentáneos.

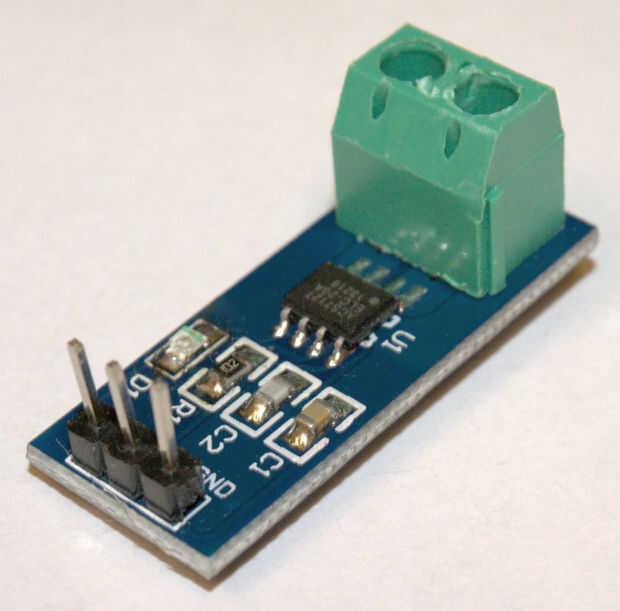

- 5 x módulos de medición corriente ACS712 . Hay tres tipos de módulos ACS712. El tipo 5A, la 20A y la 30A. Personalmente, he utilizado dos 5A, uno de 20A y dos módulos de 30A porque mi PSU puede entregar un máximo de 28A a los 3.3V carril, 35A en 5V, 16A en 12V, 0.3A en el - 5V y 0.8A en el - 12V. Pero el problema es cuanto mayor sea la corriente máxima del sensor hall puede medir el menor su sensibilidad y eso conduce a baja resolución de la medición. Así, cuando se utiliza un módulo de 30A para medir corrientes pequeñas la lectura puede ser muy inexacta, que estoy hablando de ±75mA de error. Por esa razón a pesar de que su fuente de alimentación más probablemente puede entregar más de 5A en la mayoría de sus guías que les recomiendo usar los módulos de 5A para todos los carriles porque la mayoría de las veces cuando trabajamos con electrónica trabajamos con corrientes elevadas, por lo que es digno de tener mejor resolución que sido capaz de medir corrientes más de 5A.
- Varios cables de puente a hembra.
- 4 resistencias de 1 K con calificación de 1/4W
- 1 x resistencia de 10 K con calificación de 1/4W
- 1 x potenciómetro de 10 K
- 1 x 220Ω resistencia con calificación de 1/4W
- 1 x 8 Mhz cristal
- 3 x transistores 2N3904
- 2 x condensadores de 22pF
- 1 x condensador de 100nF
- Jefe del pin de ángulo de 1 x 2. 54 mm 40Pin macho 90°: vas a cortarla en 3 pedazos de 2 pins, uno de 6 y uno de 5.
- cabecera de perno masculino de 16Pin 1 x 2. 54 mm para la pantalla LCD si no ya tiene uno soldado: Si usted no puede encontrar uno de ese tamaño se puede obtener una mayor y cortarlo.
- cabecera de 1 x 2. 54 mm 16Pin hembra pin: Si usted no puede encontrar uno de ese tamaño se puede obtener una mayor y cortarlo.

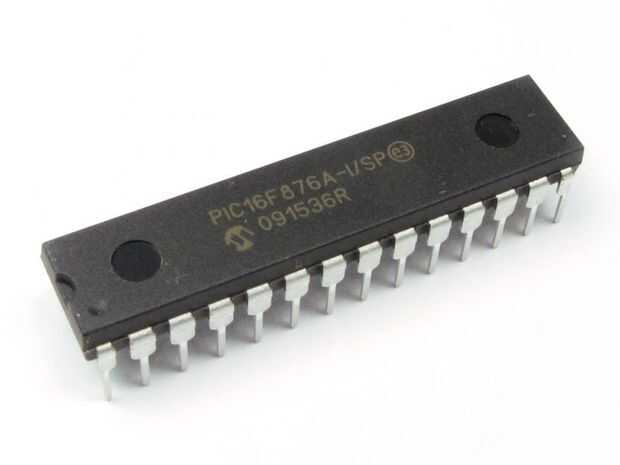

- 1 x microcontrolador PIC16F876A en paquete SPDIP: puede utilizar un paquete SOIC, SSOP si quieres, pero tienes que modificar el esquema y el diseño.
- 1 x 72x50mm PCB fotoresistencia o tablero de cobre pelado y todos los materiales necesitan grabar el PCB según el método de grabado que va a seguir. O, si prefiere no grabar un PCB entonces se puede usar un prefboard.
