Paso 4: Desoldering, luego soldar... entonces prueba.

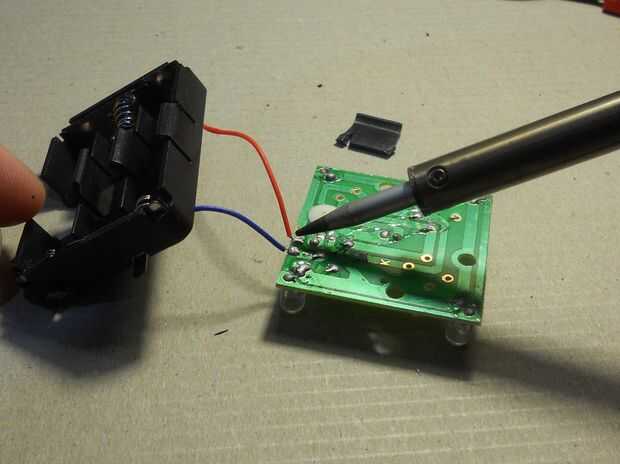

Así que usar el soldador desoldar las conexiones de soporte de la batería a la placa de circuito.
Luego desoldar las conexiones de los terminales de la batería a los cables, aunque podría omite este paso si se adapta.

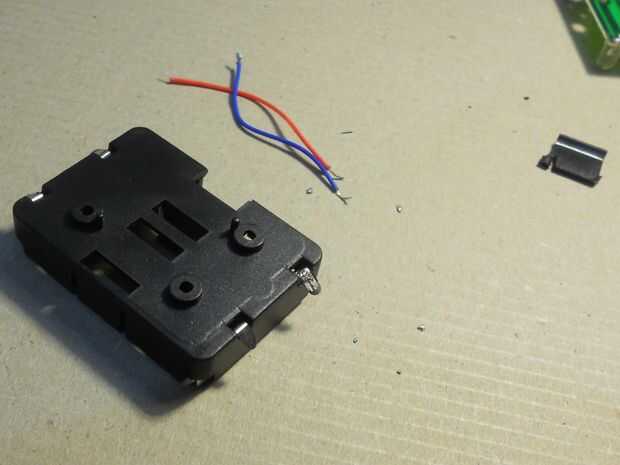

Más tarde acabé quitar completamente los terminales de la batería desde el portapilas (que podrían venir bien para otro proyecto más adelante), por lo que pude dejaron los cables conectados en los.

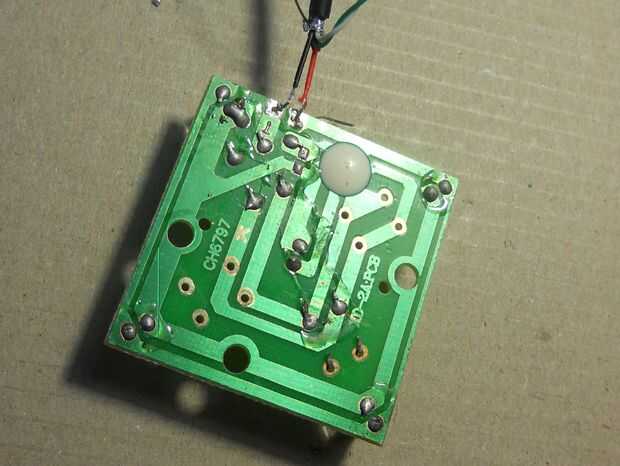

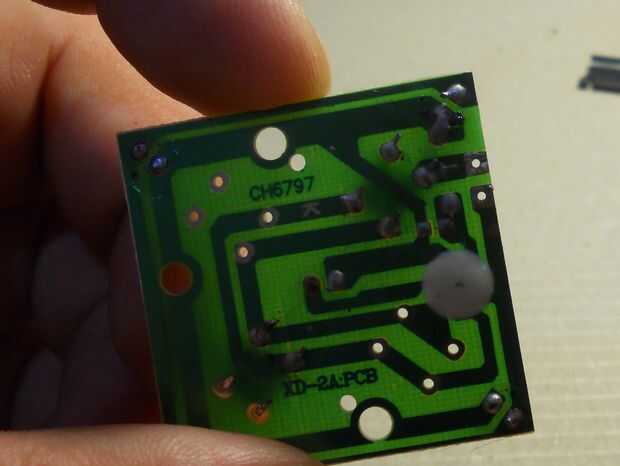

Después de me aseguré que fue lo suficientemente limpia como para nuevas conexiones del cable de USB de la placa de circuito. Nota: en la foto que se puede ver a través de los agujeros.

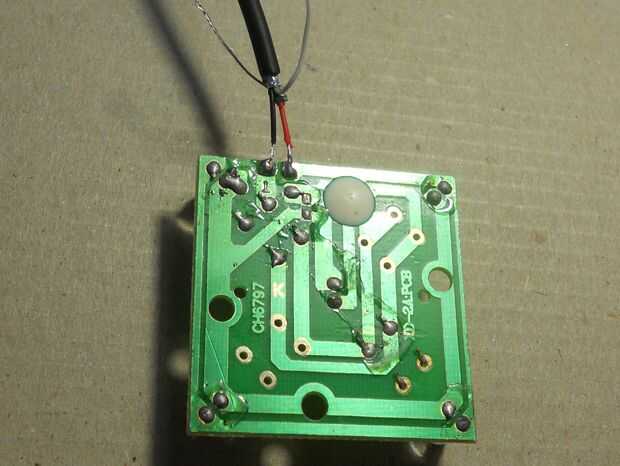

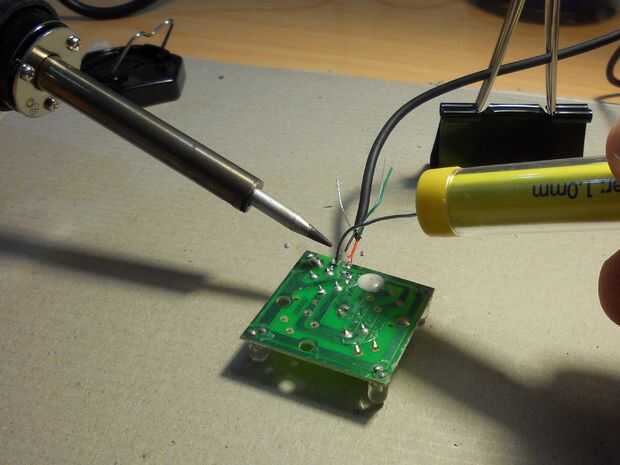

Luego pasa el cable rojo del cable del USB a través de lo positivo en el circuito y el cable negro por la negativa. Doblado alrededor para ayudar a mantenerlos en su lugar mientras se suelda. Usted puede encontrar una abrazadera para sujetar el alambre o placa de circuito útil para esto. Usé un clip posterior del pliegue hacia arriba de 50mm para ayudar a mantener el cable en su lugar.
Una vez que los cables estaban conectados dio la oportunidad de enfriar por sólo un corto tiempo, la soldadura había enchufado el cable USB en un puerto y pulsa el interruptor en el circuito.
Si el LED no luz, quisiera sugerir revisar otra vez las conexiones, asegúrese de que usted hizo un trabajo minucioso para soldar los cables a la Junta, también busque roturas en los cables - particularmente los hilos cerca de las juntas soldadas ya que es la zona más frágil. Si todavía no hay alegría aquí sería prudente intentar otro cable USB. También no se olvide que el aparato en que se enchufa deba ser encendido!

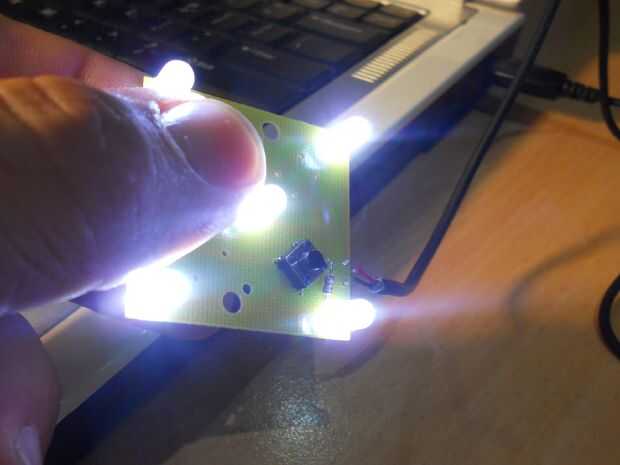

Mina fue todo trabajando bien así puedo proceder a montar el conjunto LED...
