Paso 4: Cable en el GPS
Hay sólo tres cables que nos preocupamos en el GPS
TX (transmitir datos), este se conectará al pin 0 (RX) en el Arduino
Suelo, este se conecta a cualquier tierra en Arduino
Poder, dibujamos a 3.3 voltios de Arduino para alimentar el GPS.

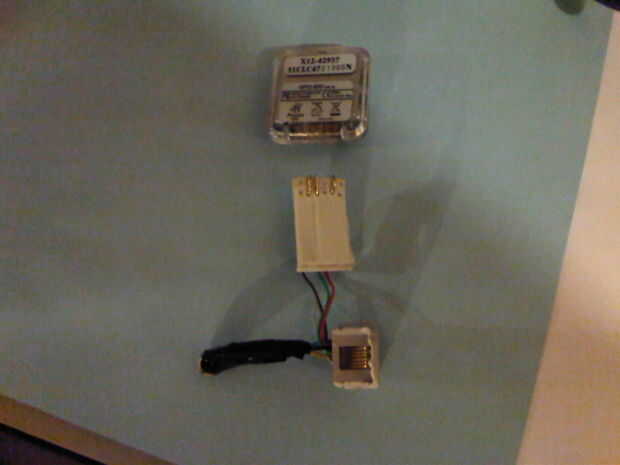

Construí un par pequeñas interfaces para el GPS, el que terminé usando era un antiguo conector usado en los días de unidades de disquete de 5 1/4". Parecía que los pernos en el lugar correcto. Yo simplemente corte las partes no necesitaba y soldado en mis hilos.

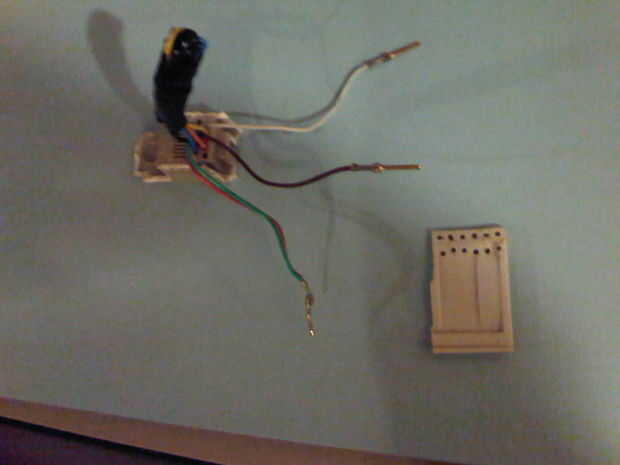

Antes de esto hice mi propio conector. Para ello, así que corte un trozo pequeño de plástico para encajar perfectamente el ancho de la ranura en el GPS. Perforó un par de derecha agujeros donde la conexión debe ser. Inserta tres pernos cables adjuntas en los agujeros y lo acuñan todo. Una vez en el lugar parecía bastante seguro pero no llevó a cabo para arriba bien a eliminaciones e inserciones repetidas.

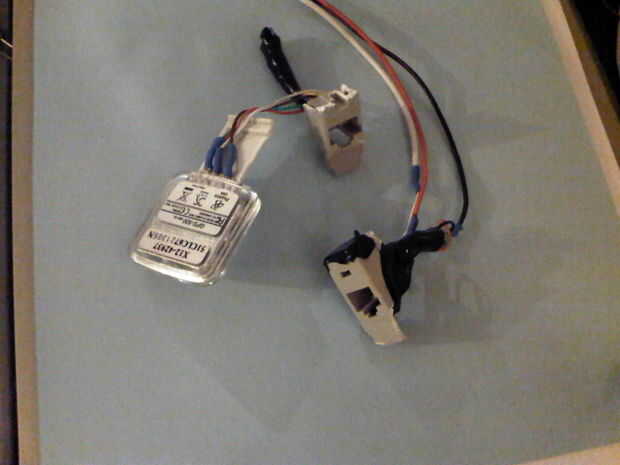

Utilizando cualquiera de los métodos entonces alambré los tres cables en un acoplador RJ45 hembra que tenía chutando alrededor. Había renovado un acoplador rj45 similar para el final de Arduino, pero aquí voy de RJ45 t othree los alambres que terminan en pins que enchufe el Ardiuno.
La razón que utilizan los acopladores rj45 fue así que pude usar un cable de ethernet estándar categoría 5 entre Arduino y el GPS. Me ha pasado que tienen un cable de repuesto, muy largo, desde los días antes de wireless routers en casa que todo ha ido.

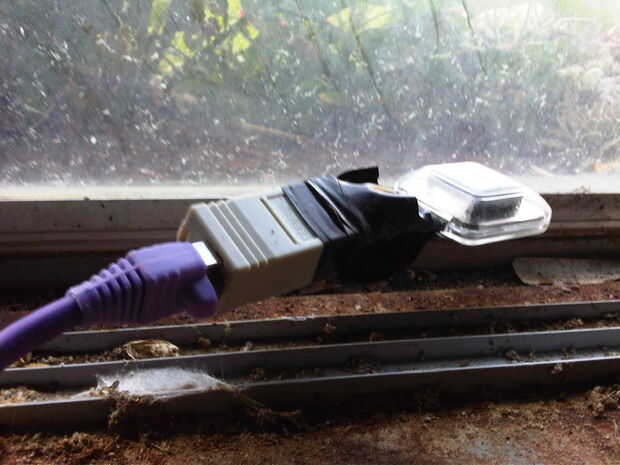

Cuando todo es bueno - encontrar una ventana que enfrenta a los satélites de GPS.
Una breve nota sobre las normas de cableado:

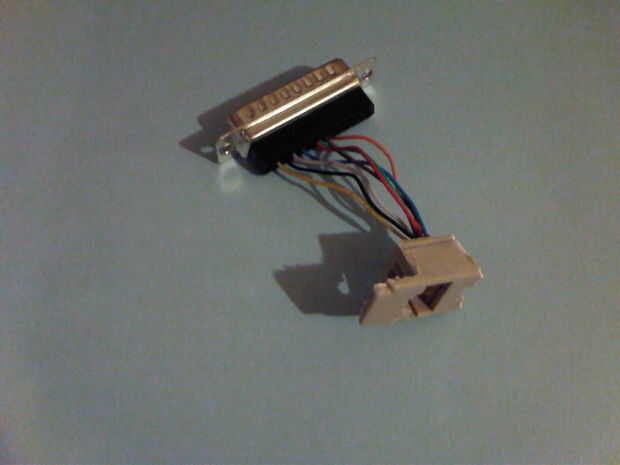

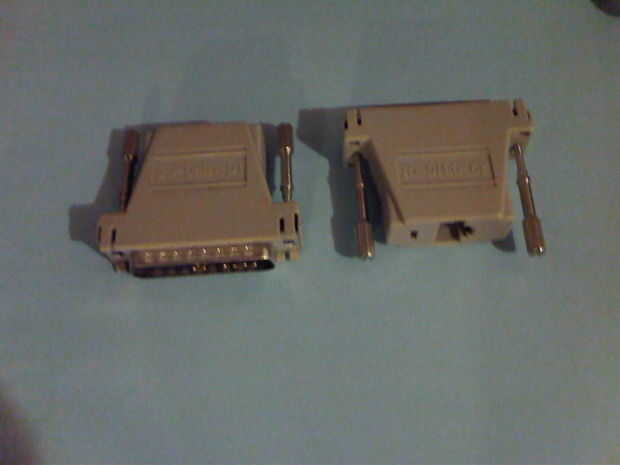

En mi primer set de conectores sólo tomé tres alambres que las líneas que utiliza para 3.3volts y tierra fueron directamente a través de y eso TX en el GPS pasó a RX el Ardiuno. Todo, todo lo trabajado. Entonces lo tengo en mi cabeza que podía utilizar el puerto serie en mi ordenador para enviar datos de "prueba" como si se tratara del GPS. Así que desgarrado todo el conjunto, busqué qué pines se utilizan para qué cuando conversión db9 a rj-45 y recableado todo desde cero. Fue en ese momento que me di cuenta de que ahora tenía que reconstruir mi conector para el GPS desde cero. Así lo hice. Y yo renovado ambos extremos para que coincida con las normas. Y cuando todo estaba hecho - todavía no pude hablar con el puerto serial en el pc para Arduino. No por mi cableado, sino porque necesitaba un convertidor rs232 a ttl. Había yo mirado el cableado estándar previamente - habría ahorrado todo este problema con el mismo resultado!
