Paso 4: Añadir el Hardware de la unidad
A continuación, añadí la Asamblea que el poder del pedal se convertiría en energía rotacional. Para ello, el pedal debe adjuntarse a un desplazamiento del punto de eje principal de la polea motriz. Elegí compensar por aproximadamente una pulgada por lo que pude lograr velocidades más altas con mi muela. Colocación de esta Asamblea hacia el borde exterior de la polea permitiría mayor torque pero la velocidad inferior por rotación.

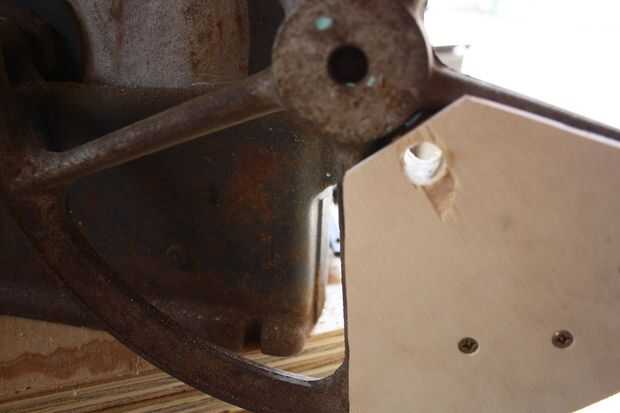

Perfore un agujero a través de las piezas de madera que es lo suficientemente amplio como para adaptarse a un tornillo grueso (cuadro 1).
Utilicé el siguiente hardware para hacer este montaje:
1: tornillo hexagonal de 1/2 "x 4"
4: 1/2" arandelas
1: 1/4 "x 3" perno de ojo (elegido porque el ojo era 1/2" de diámetro y encajaría en el perno principal)
1: tuerca hexagonal de 1/2"
1: 1/2" bloqueo de tuerca hexagonal (tuerca inserto de nylon)

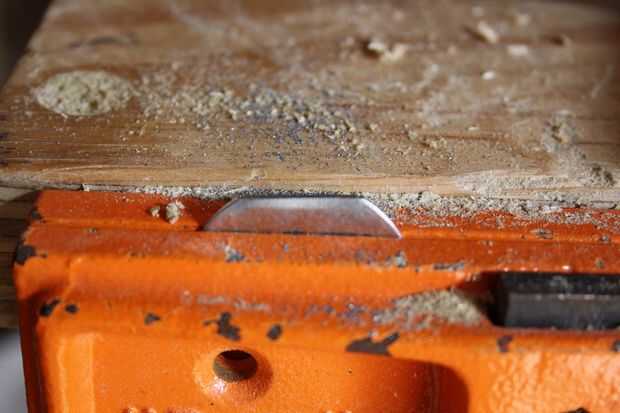

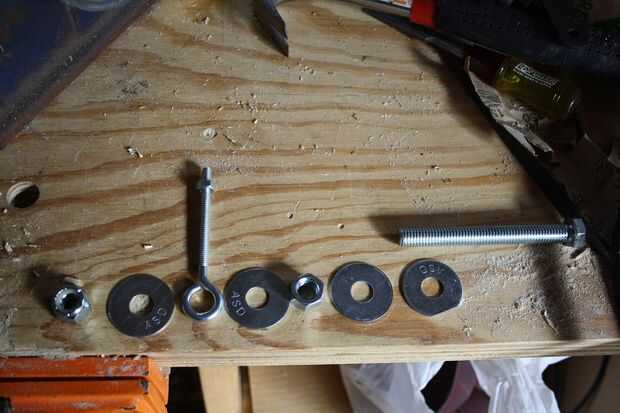

El hardware y su orden de instalación, de derecha a izquierda, se muestra en el cuadro 2. Tuve que limar la lavadora más para conseguir que queden contra la polea (Foto 3).

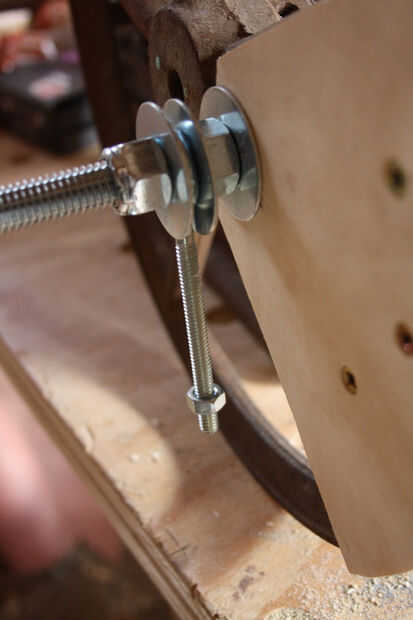

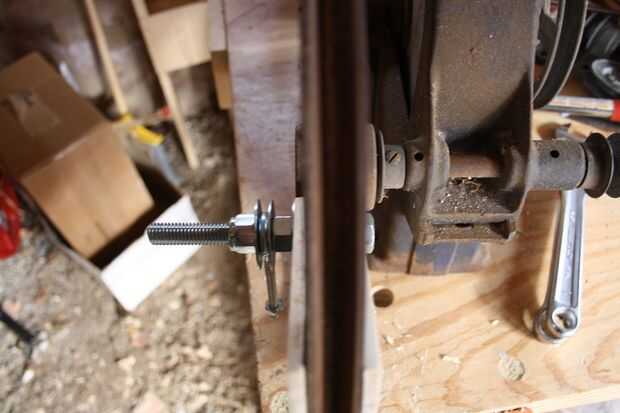

Fotos 4 y 5 muestran el armado instalado en la polea. Asegúrese de no apretar la tuerca de bloqueo también mucho - el perno de ojo debe poder girar libremente entre las arandelas. Esto es necesario para el pedal trabajar.
