Paso 6: Construir el pedal
Ahora es el momento para comenzar a construir el pedal se pondrá la piedra de moler.

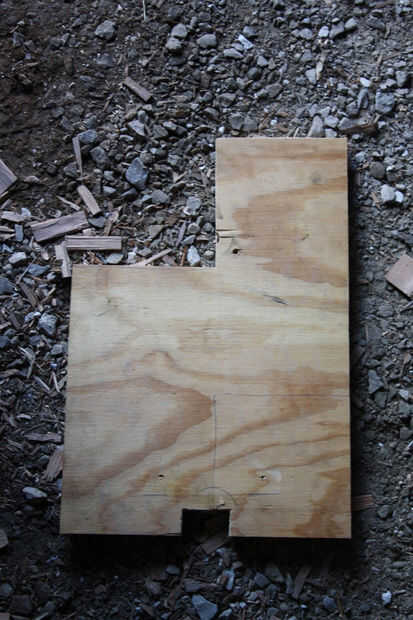

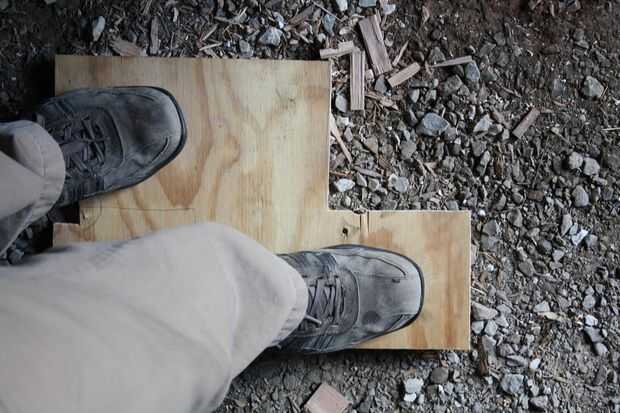

El pedal se compone de una losa de madera que se trabajó con los pies hacia arriba y hacia abajo para proporcionar energía a la piedra de moler. En forma de mina mi pie dominante, pero esto es opcional. Usé un pedazo de 3/4" madera contrachapada de 12 pulgadas de ancho y 18 pulgadas de largo. Como se muestra en el cuadro 1, decidí que el punto de pivote del pedal sería de 4 pulgadas de la parte posterior de la Junta y de longitud de proporcionada un pie espacio frente a este punto. La parte del pedal detrás del punto de pivote es donde su pie apagado presiona hacia abajo para subir el pedal para repetir el ciclo. Cuadro 2 tiene otro punto de vista de la paleta en forma de pedal.

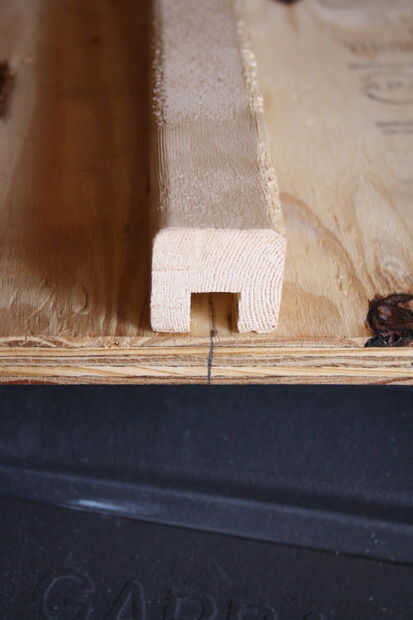

A continuación, corte un pedazo de 2 "x 2" cuadrado stock que es tan ancho como el pedal de pádel. Usé un plano de la mano para suavizar lo que sería el lado negativo. Usando un router, el cincel o el plano de la combinación, haga una ranura de 1/2" de ancho por 1/2" de profundidad. En el paso siguiente, se utiliza una pieza de 1/2" acero redondo stock para crear el pivote para el pedal. Este bloque estriado es lo que sostiene la paleta en el acero (Foto 3).

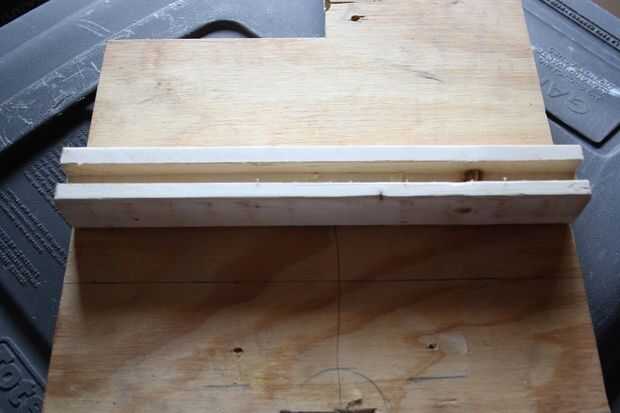

Centro de la ranura sobre el punto de pivote en el pedal, como se muestra en el cuadro 4. Se desea que sea centrado y recto como sea posible. Fije las dos piezas con pegamento o tornillos.
