Paso 2: Agregar el conmutador de filtro tambor de frenaje

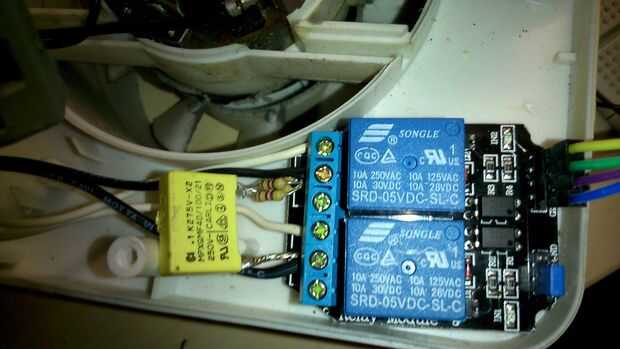

Me elegido para conducir el ventilador con doble relé con optoacoplador entrada protección, la forma más fácil para conducir a cualquier cosa de un μC
Soy muy afortunada que este relé doble entra (corte un poco poco la eges)
filtro de tambor de frenaje:
Cada vez que se cortan los relayes, se produce un fenómeno:
> μC reiniciar solo.
El filtro de tambor de frenaje (condensador en serie con el Resistor) está conectado en paralelo con el ventilador.
De Wiki:
Amortiguadores se utilizan con frecuencia en sistemas eléctricos con una carga inductiva donde la interrupción repentina del flujo actual conduce a un marcado aumento en el voltaje a través del actual dispositivo de conmutación, según la ley de Faraday. Este transitorio puede ser una interferencia de ofelectromagnetic de fuente (EMI) en otros circuitos.
