Paso 3: Construir el Sensor de color
Empezar por el cableado a la fotocélula CdS. Un lado debe ir a un pin de 5V de Arduino. El otro extremo debe ir hacia fuera a tierra a través de un resistor de k 10 y también al pin analógico 2 en el Arduino. (ver esquema, aparece pin 0, pero el código utiliza el pin 2, ya sea trabajo, hacer los cambios apropiados)
La sensibilidad del sensor se puede cambiar mediante la alteración de la resistencia. Una resistencia más alta proporciona una mejor sensibilidad a los colores más oscuros. Desde 1k hasta 10k debe ser decente. Usé un 10k porque era lo que tenía en la mano, pero creo que un valor más bajo habría sido mejor para esta aplicación.

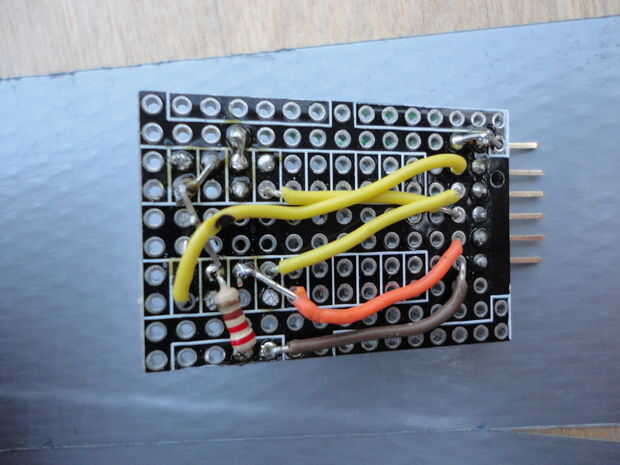

Una vez los Cds fotocélula está atado con alambre, alambre en los 3 LEDs con sus tierras pasando a través del resistor de 220 ohmios. El LED rojo se conectará al pin digital 2 en el Arduino. El verde al pin 3 y el azul al pin 4.

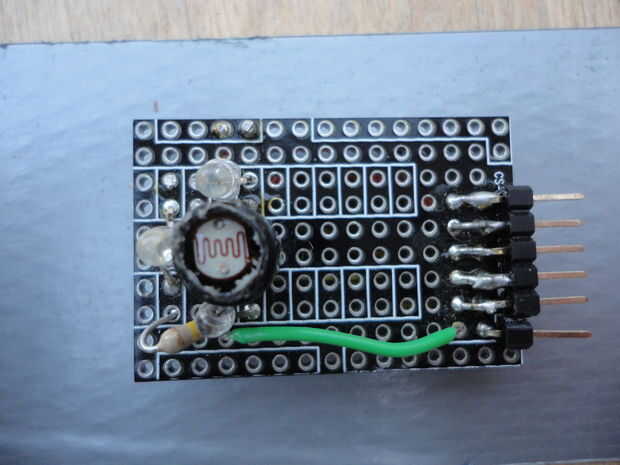

Trate de organizar los LEDs para que queden equidistantes de la fotocélula. Otro Consejo es probar y dejar que un poco de alambre conduce por encima de su proto-board para que suavemente se puede doblar para afinar las vigas. Desea que los LEDs para iluminar el área debajo de la fotocélula igualmente como usted puede manejar. (ver esquema)
.

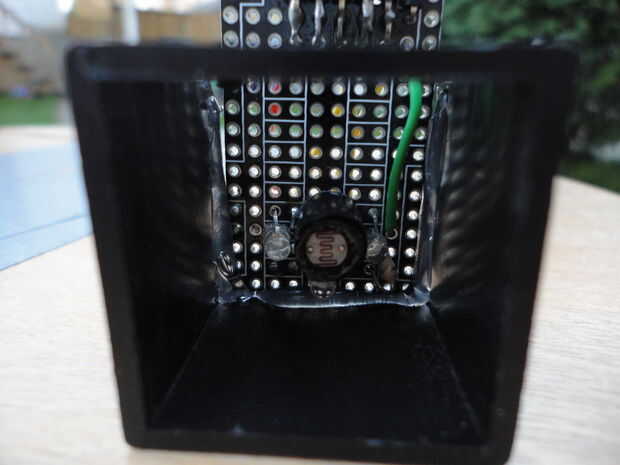

Utilice un encogimiento del calor de tubería o cualquier otra cosa para los CD de la exposición directa de los LEDs de la cubierta. Si bien nos va a hacer equilibrio a nuestras lecturas, no queremos lidiar con mucho más luz. Estamos tratando de detectar qué luz se detecta, y con demasiada exposición a la luz directa se deshacerse de la lectura. Utiliza una sección de un lápiz negro barato para hacer mi mortaja y caliente la había pegada en el lugar.

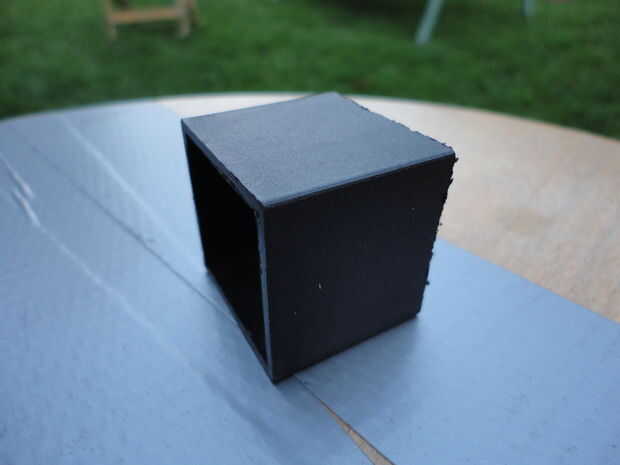

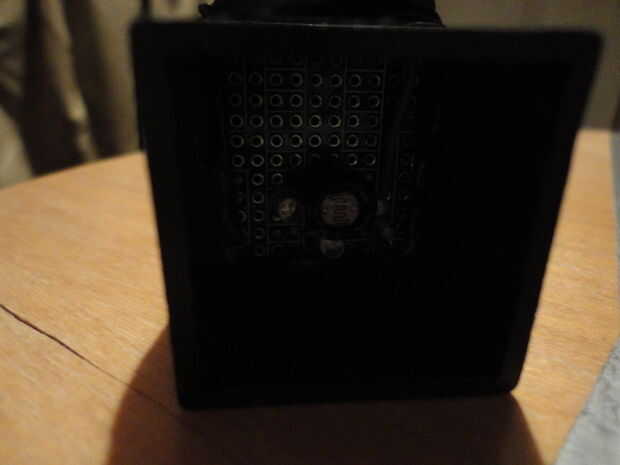

Una vez que el circuito está construido y la Sábana Santa se agrega a la fotocélula CdS, puede seguir adelante y el conjunto del sensor entero de la cubierta. No es necesario, pero ayuda el sensor para mantener un balance decente incluso cuando cambia la luz ambiente. Una ventaja añadida es que oculta todo el intermitente del sensor es lo. Usé un poco de plástico negro que tuve chutando alrededor de una luz del jardín para hacer mío.

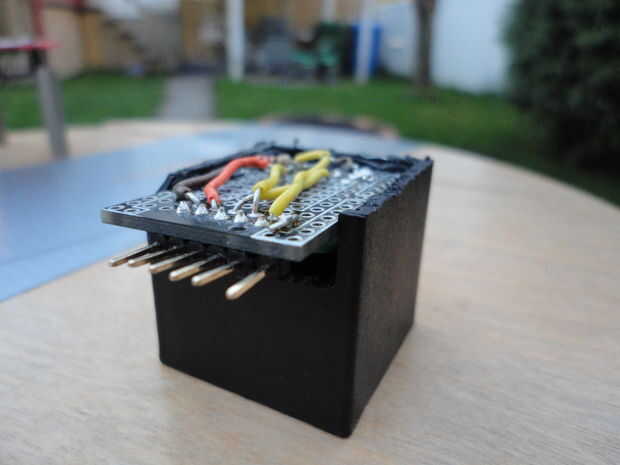

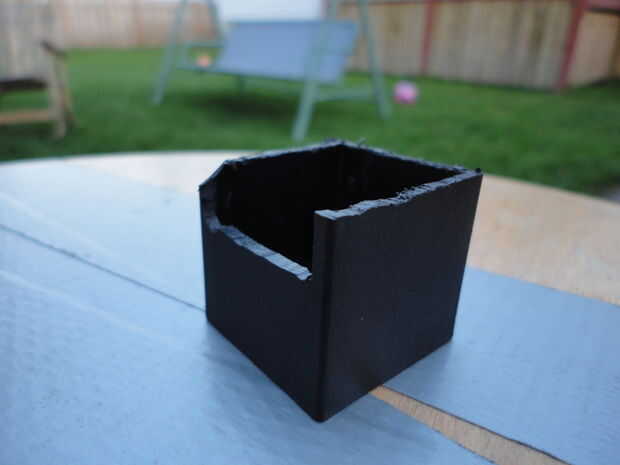

Corte tal que encaje en mi proyecto y también un poco para permitir que el sensor para sentarse y luego pegados a mi Junta en el lugar.
Para más recortes en luz ambiente interfiriendo, fui para envolver todo el conjunto en cinta aislante negra.
