Paso 4: Modelo de las ranuras

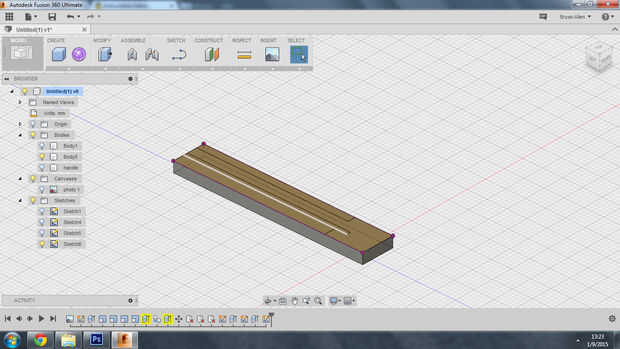

A continuación añadir en las ranuras en el lado de la tecla. Utilice el calibrador para medir las distancias en el eje de la llave y a lo ancho de los huecos. Registre en un nuevo boceto 2D.
Utilizar sus pinzas para obtener la profundidad de los surcos. Extruye hacia abajo pero no les reste aún.

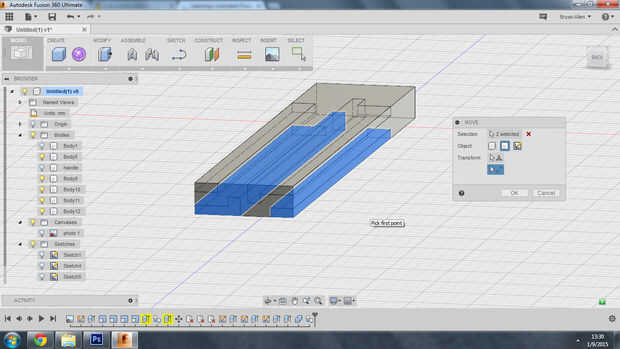

La clave que estoy usando tiene las mismas ranuras en ambos lados, así que copia los cuerpos que acaba de hacer para las ranuras y luego rotarlas alrededor del centro de la llave, ahora debe tener los mismos volúmenes de la parte superior y la parte inferior.

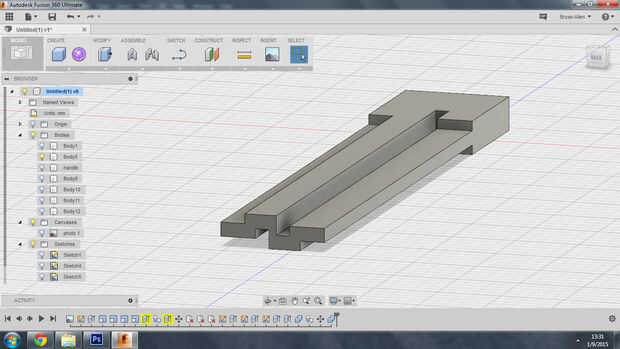

Utilice la herramienta de combinar y la acción de 'corte' para tallar los volúmenes de herramienta para las ranuras.

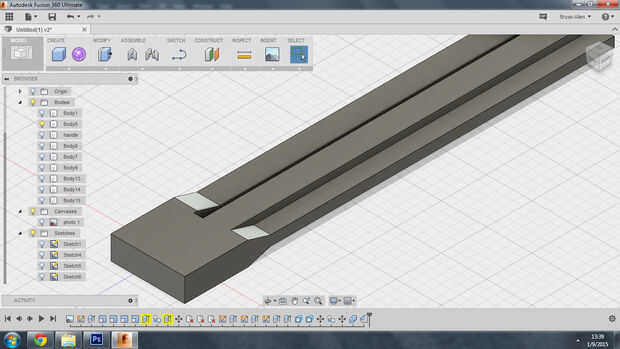

Agregar chaflanes en el extremo de las ranuras para agregar fuerza adicional.
