Paso 2: Pi A / Cable V

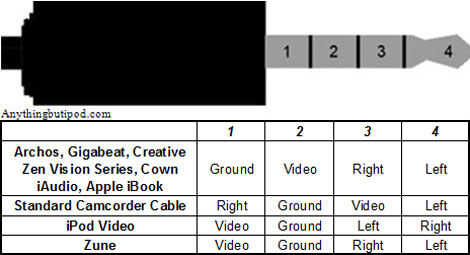

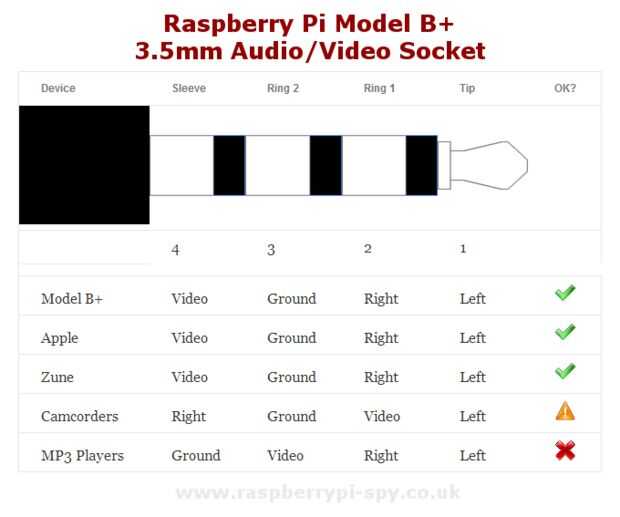

Tengo algunos de estos 4 conductor 1/8 conectores para cables de RCA de componentes ahí, pero por desgracia no siguen el estándar adecuado para trabajar con el Pi. Podría cortarlas, pero luego no funcionan para lo que venían originalmente (Roku, videocámara, etc.).
http://www.raspberrypi-Spy.co.uk/2014/07/Raspberry...

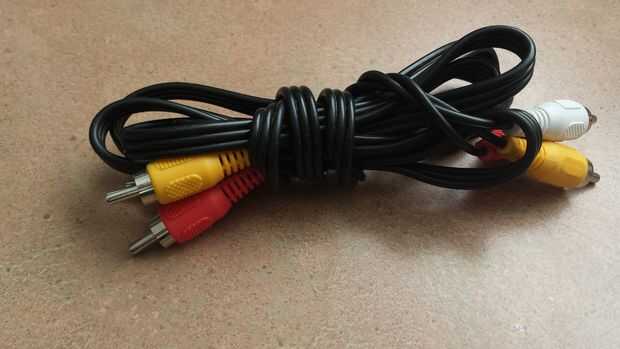

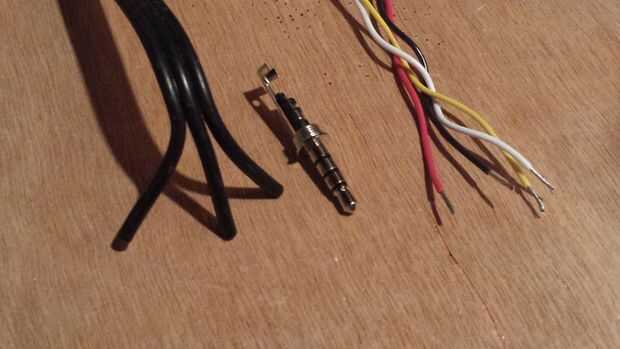

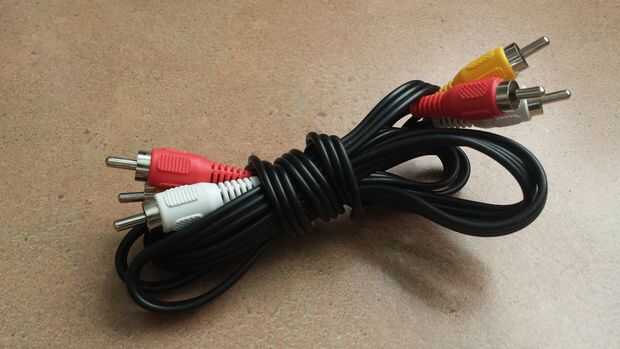

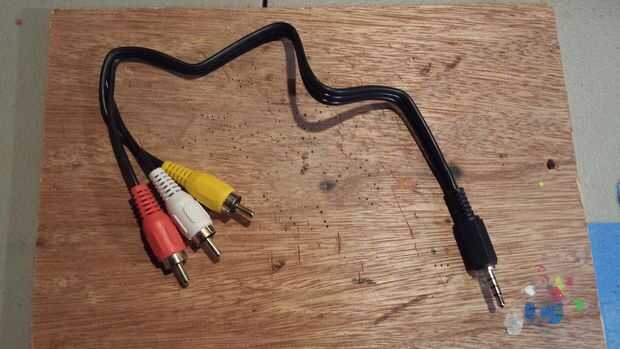

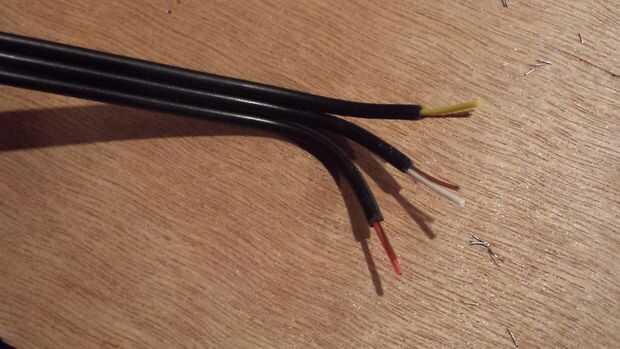

Fui a mi tienda local de electrónica y había encontrado 2 sustitución 4 conductor jack extremos que yo pude empalme en un regular cable RCA a RCA patch. Como televisores HD más y más, estos cables son menos útiles. Decidí que podía usar un cable bastante larga y muy corta para la caravana. Con un cable corto, no debe arrollar el hilo alrededor del soporte de montaje en una bola sucia de cables.

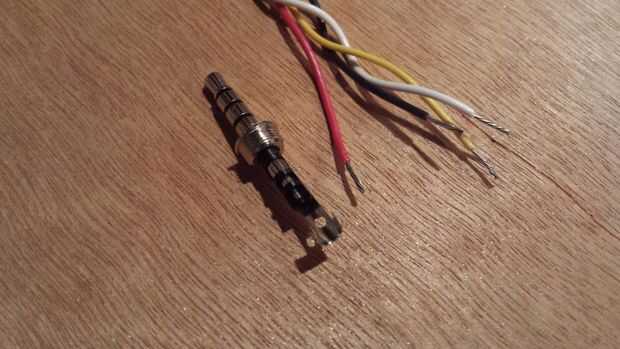

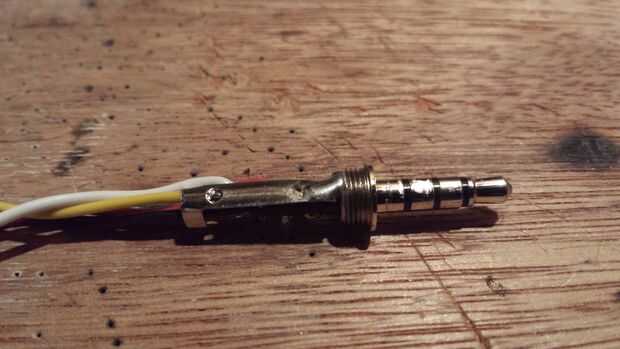

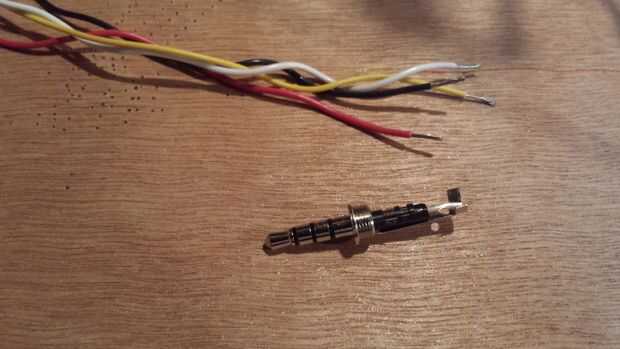

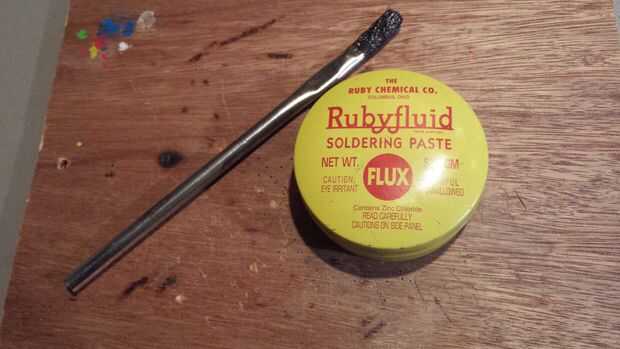

Estos tapones no querían tomar mi soldadura de núcleo fundente, así que tuve que usar un flujo extra. Tuve algún flujo de plomería colocación alrededor y efectivamente, funciona muy bien en las conexiones eléctricas. Sin el flujo adicional, podría haber derretido el delicado plástico aislante entre los cables del enchufe.
Actualización:
Encontré un iPod retráctil A / cable V pero no sé si los pernos correspondería con el diseño que necesitaba para la Pi. (lo hicieron en este caso, pero no te duele para tener cuidado, que hay un montón de normas que compiten aquí)
http://www.Amazon.com/GP/Product/B000FEO23M?PSC=1&...
Encontré que las conexiones fueron lo suficientemente similares como para que se trabajan (izquierda y derecha canales de audio pueden ser intercambiados).
http://members.optusnet.com.au/toppytools/TFP-AV-c...
También compré un par de estos micro cables retractables del USB para la conexión de alimentación más ordenado así, pero todavía no ha sido entregado.
