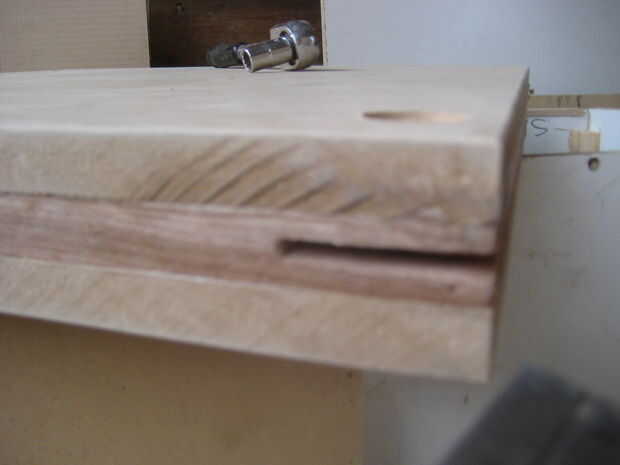

Paso 5: Ranuras para tornillos de ojo
Los extremos de su parte superior, Mida hacia abajo 2" para la ranura en el extremo largo del final del grano (ver foto),
Hacer esto a ambos extremos de las dos tablas de G. Ver foto
Es mejor para ello con los pernos de ojo primero en la mano para garantizar el espesor del perno es.
Para solucionar esto, medir el espesor de su perno de ojo y transcribir esa medida a la veta de la Junta de los G y marcar dos pulgadas a lo largo de la Junta. El perno de ojo
se oculta en el ranura de corte. Llevó a cabo en lugar por un perno.
Tomar las tablas de la G a la Sierra de mesa y corte una ranura más ancha que el perno de ojo de 2/8".
Corte en la Sierra de mesa. Cortar el hilo con la cuchilla que permite movimiento leve de la armella.
Una vez todos veta cuatro son ranurados en las tablas de G, coloque todos sus tableros G y F de nuevo y pegue los cuatro tableros (F & G) a la Junta E en que están sentados.
NO PONGA LA SEGUNDA JUNTA DE E EN ESTE MOMENTO.

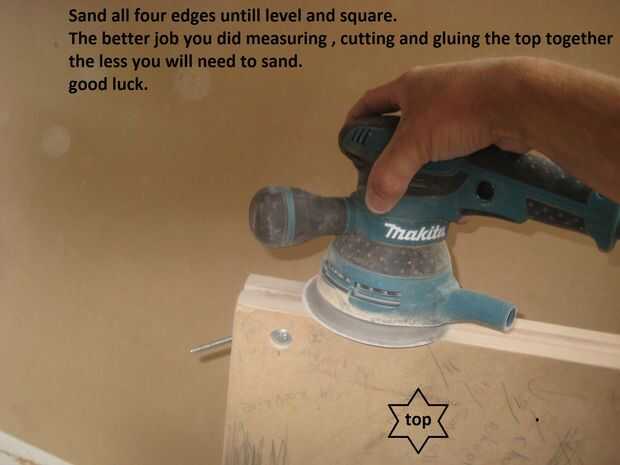

Preste atención al mantenimiento de que los bordes al ras con la placa E, esta ahorrará un montón de lijado más adelante.
Cuando esté seco, pegue la otra tabla de E a G seco y tableros de F dejándole con un aspecto muy grueso y sólido de aspecto casi cuadrado superior.
Agujero de perno de carruaje.
En las cuatro esquinas vamos a perforar un agujero para un carruaje perno 1 pulgada x 1 ½. Desde el borde, ver fotos. Este perno tiene el perno de ojo en su lugar a pivote.
1 1/2 pulgada se mide a lo largo de la ranura de 2 pulgadas, mientras que la veta es measured1 de pulgada a lo largo. Con una plaza, marque las líneas.
Donde intersectan las líneas taladro un agujero a través de los 3 tableros igual al grosor de su perno + 1/32 o el perno caiga fácilmente en el conjunto.

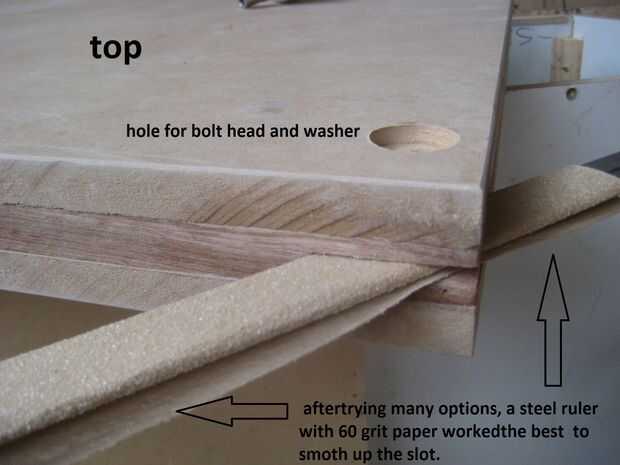

Perfore un agujero de contador para el cabezal y lavadora para ocultar en.
Encontré que el contador de diámetro debe ser mayor que la lavadora no sólo la cabeza del perno.
Una vez que se trata de voltear la parte superior y taladro jabalíes contador otra vez para ocultar la arandela y la tuerca de bloqueo pulg. verracos de mi contador son 3/8 profundidad.

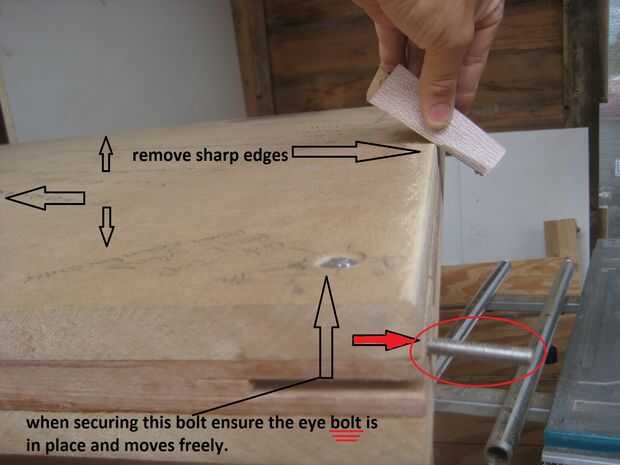

Inserte los pernos de ojo en cuatro ranuras para todo, colocar el perno de carruaje en su agujero y seguro perno, pero no demasiado apretada, la necesidad de perno de ojo se mueva libremente.
Los pernos de ojo deben ser aprox 2 1/2 pulgada de largo. Necesitan un mando con un inserto roscado.

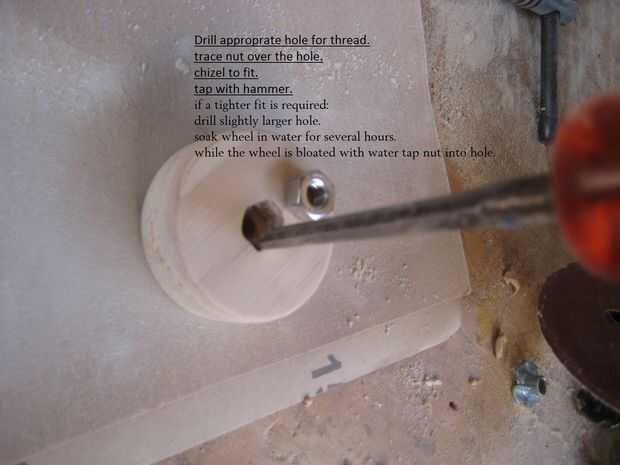

Usé la rueda circular con un orificio para una tuerca, manteniendo la tuerca en el exterior de la rueda.
Los pernos de las ranuras (A) juntas para el ojo .

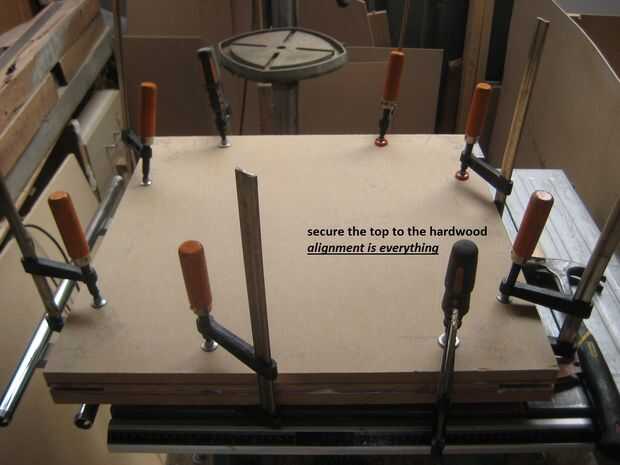

Luché por aquí sobre cómo alinear arriba los pernos de ojo hasta la parte superior escuadra y nivel y a la altura deseada se necesitarían.
Solía abrazaderas en los bordes de tableros A sostener la parte superior a la altura deseada.
Coloque la rosca de los pernos de ojo contra el borde de las placas A y golpee con un mazo de goma.
Dejando marcas de hilo luz de donde las ranuras de fijación deben ser.
Marque con líneas paralelo a Plaza dos con 1/16 extra ancho para facilitar la inserción.

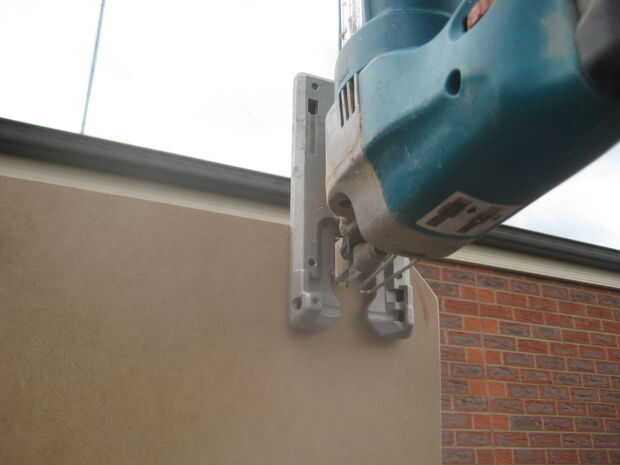

Usando una sierra jigsaw o mano cortada en 1 1/4" desde el borde.
Usando una sierra caladora o cincel Retire la tira y arena suave.
