Paso 3: La soldadura todos juntos
Este es un poco de tres parter... Si sabes lo que tu hacer que tenga sus propio pedido o métodos, pero estos son míos:
Parte A - soldadura "web de la tierra"
=====================================

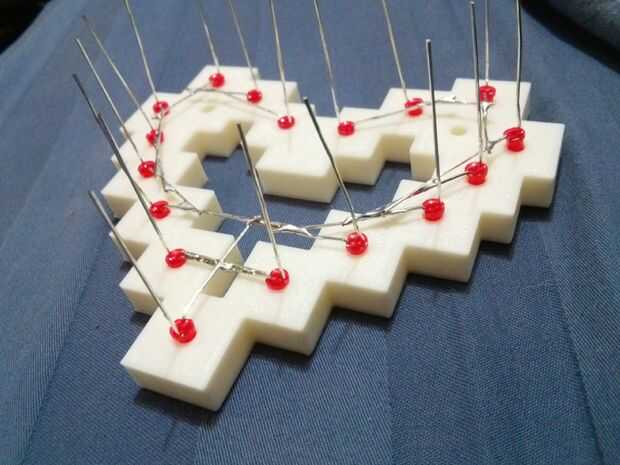

Ahora nosotros podemos soldar entre sí... todas las patas negativas de los LEDs esto parecía suficiente medio de mí quería dejar aquí (ver imagen). Conecte uno de lo alambre de cable de cinta a la web de tierra en algún lugar cerca de la mitad.
Parte B - extremo del corazón soldadura cinta cable
=====================================
Ahora agregue un poco de encogimiento de calor y soldadura cada uno de los LEDs al cable cinta. Ahora puede fijar la parte posterior (o carpinteros para QuadHeart... próximamente) placa del corazón de 8 bits con dos tornillos M3 (o puntas de PLA para los aventureros).
Parte C - soldadura de resistencias/cabeceras
=====================================
Para mi corazón soldado las resistencias directamente a los pines de la cabecera y cubierta ellos con calor encogen antes de soldar al cable cinta... más del encogimiento del calor y sacudidas de su tío.
