Corazón con LEDs y Temporizador 555 que destella (2 / 6 paso)

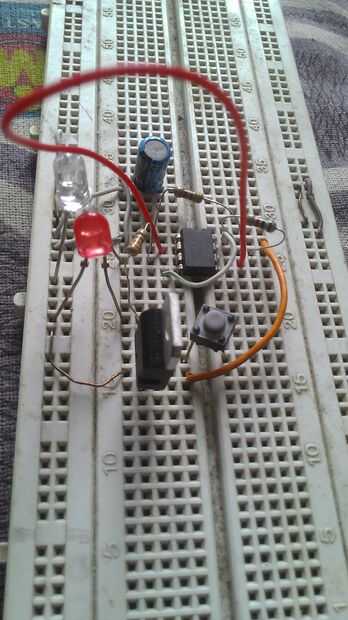

Paso 2: Prueba el circuito en protoboard

Ahora que tienes todos los componentes se probar su circuito antes de soldar todo junto.

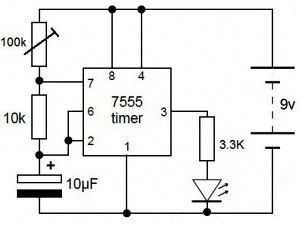

Lo hago con todos mis proyectos y ahorra tiempo y esfuerzo. de todos modos adjunto circuito de tablero de pan.

El botón se agrega después el + voltaje ve para dar vuelta el corazón encendido y apagado.

Cuando tu persona especial toma el regalo que él/ella se presionar el pulsador para dar vuelta el circuito de encendido/apagado.

Es simple y he usado tablero para pruebas. Es totalmente hasta usted. Este paso es opcional.
