Corazón de menta van salvajes con sensor de contacto (2 / 5 paso)

Paso 2: Integrar el circuito 555 funcionando en modo astable

Temporizador 555 es barato y totalmente conveniente para este instructable. De nocional semiconductor hoja de datos encontrará las partes externas para operación en modo astable te. A solicitar algunas fotos de national semiconductor hoja de datos.
Primera foto mostrar cómo hay que conectar resistencias y el condensador para permitir la operación de modo astable. donde:

RA = 3.3MOhm
RB = 27kOhm
C = 470nF
C1 = 0.01uF; es recomendable, pero no montarlo
RL' la toma de la lente del lector de sueros de CDs
RL no va a estar presente.

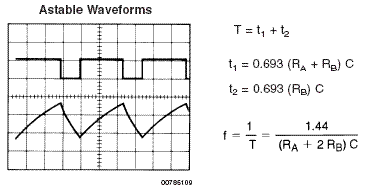

El segundo espectáculo de pic sincronización básicas y gráficas de ecuaciones.

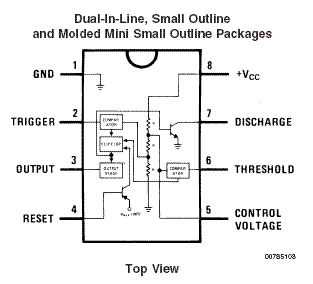

Tercera foto es la descripción de pines del temporizador LM555
