Paso 2: El 555 temporizador circuito
OK, tenemos nuestra parte mecánica. Ahora necesitamos algo para manejarlo. El 555 es un pequeño muy agradable de un chip. Vamos a utilizar para crear los pulsos que simularán un latido del corazón.
El 555 está diseñado para poner hacia fuera un pulso de tiempo dependiendo de los valores de las resistencias y condensador unido a él. Yo jugaba un poco y finalmente se decidió en un condensador de 47uf y resistencias dos 3.3 k. Esto da un ritmo agradable, ligeramente más rápido que un corazón humano normal.

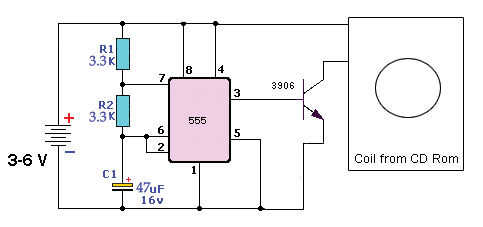

El siguiente diagrama explica cómo poner hacia fuera. Tuve que usar el transistor 3906 en la salida, como el pulso de la viruta no es lo suficientemente fuerte.
Si el diagrama es griego para usted, le animo a comprobar estos sitios. Tienen excelente información para empezar:
http://www.kpsec.freeuk.com/breadb.htm
http://Home.Cogeco.CA/~rpaisley4/LM555.html

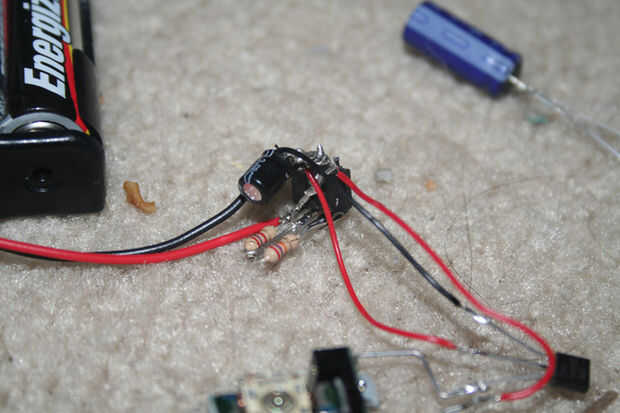

Se puede ver que una vez que tengas juntos, parece más fácil de lo que parece. Estos son los pasos básicos que utilizo:
1. Conecte los pines 4 y 8. Si usted está formando este libre, puede doblar las patas debajo del cuerpo.
2. Conecte los pines 6 y 2. Usualmente ejecuta un puente por encima de la viruta para evitar que se doblen las piernas fuera.
3. soldar el condensador entre los pines 1 y 2, con el lado negativo en el pin 1.
4. la soldadura de las resistencias k 3,3 en los pines 7 y 8
5. soldar la otra resistencia de 3.3 k en los pines 6 y 7.
6. soldar el cable negativo al pin 1
7. soldar el positivo al pin 8.
Me aplique energía en este punto y para verificar que estoy recibiendo un pulso poniendo un LED a través de clavijas de 3 y 1, con el positivo en el pin 3. Si el chip se calienta en absoluto, algo se conecta mal. Si tienes un buen pulso, entonces: (con el 3906 en modo "dead bug", plano lateral, pines mirando hacia usted)
8. la soldadura de la pata media de 3906 al pin 3.
9. Suelde la pierna izquierda a tierra (pin 1)

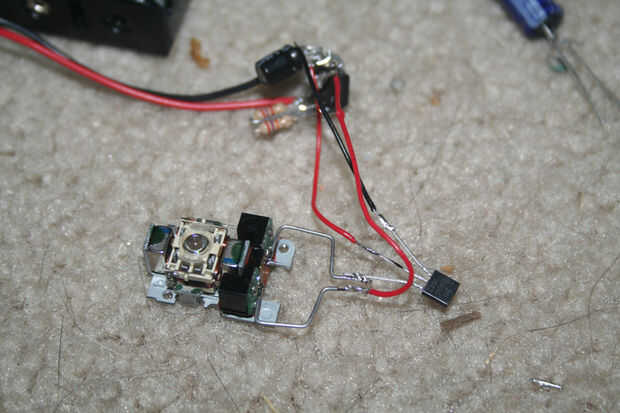

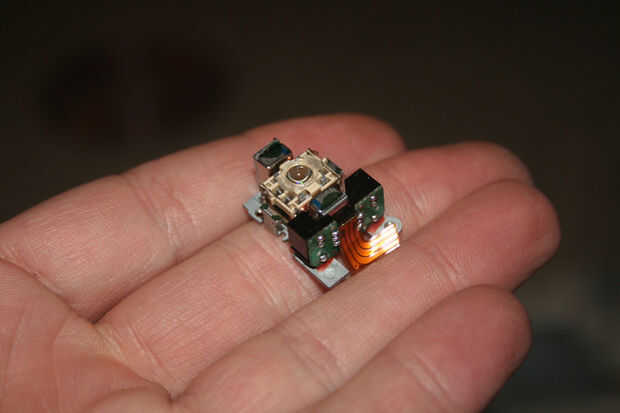

Ahora, usted necesita conectar el "ojo" al circuito. Habrá conexiones de 4-6 en el ojo. tomar una fuente de la batería o la energía y los contactos para ver cuales hacen la bobina salta de la prueba. algunos contactos hará que se deslice a un lado, algunos hasta algunos. usted conseguirá la idea. Cuando usted tiene el derecho de los...
10. la soldadura de la pierna derecha a una de las conexiones en la bobina de la unidad de CD-Rom
11. suelde una conexión desde la otra conexión de la bobina a la fuente (pin 8 o 4) +
Creo que generalmente no se necesita soldar el pin 5 de 555 a cualquier cosa. simplemente funciona.
Ahora, cuando conecte la energía, debería ver el "ojo" saltar hacia arriba y hacia abajo. Si no es así, compruebe las conexiones. El mayor error que se suele hacer es conectar el 3906 hacia atrás.
