Paso 2: Diseño y plantillas
SOFTWARE:

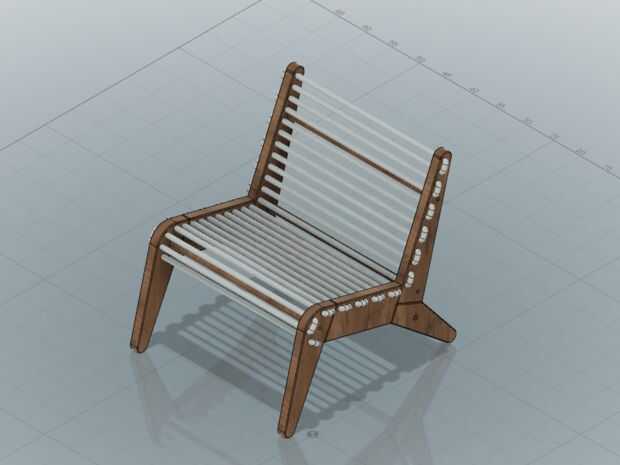

Este es mi primer proyecto diseñado en fusión 360. La interfaz toma algunos acostumbrarse-se siente más como una página web que lo hace un programa de CAD, pero una vez que la interfaz "Home" y empezar a trabajar, es un programa muy sencillo que tiene funcionalidades muy avanzadas. Además, es gratis si te registras como un entusiasta! Si quieres usarlo con fines profesionales, es solamente $40 por mes.
Al abrir el archivo, observará que hay un montón de "bocetos" además de las piezas 3D. Usé varios bocetos para diseñar y modificar las piezas, entonces cuando estaba satisfecho con el diseño, que he creado nuevos bocetos derivados de piezas terminadas para hacer plantillas-para hacer esto, simplemente haga clic en "crear esbozo" y seleccionar la cara de la parte 3D que desea crear una plantilla de, y hay la plantilla!
Diseñé la silla para que ninguna parte fue más de 5 1/2", que forma puedo cortar todas las piezas de 2 X 6 madera.
TALLER:
Haber creado mi plantillas con una caja amplia de 5 1/2" alrededor de las partes (eso es el ancho real de un miembro de 2 X 6), tenía una tienda de copia local imprimir por alrededor de $5. Simplemente cortan las plantillas a y spray pegamento a la madera.
