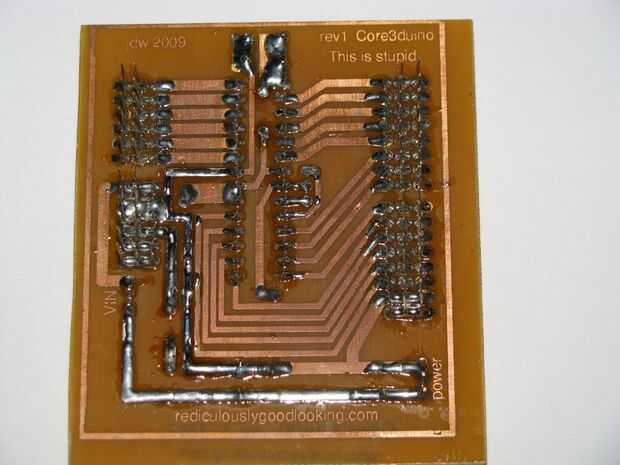

Paso 6: soldadura
Tenga en cuenta que hay 2 líneas rojas en el archivo .brd de Eagle. Estos son los rastros de la energía y la necesidad de cables de puente a donde están las líneas rojas.
Empecé por soldar primero los headers apilables (centro encabezados, entonces adentro, entonces fuera), ya que son un poco más difíciles tener acceso con el soldador.
Los 3 agujeros al lado de la IC son para el resonador de 16 mHz y se puede ir en cualquier manera (medio es tierra, por lo que no importa)
Luego agrego los encabezados de la mujer. Luego el macho pin headers. Es útil instalar con un puente sujetándolas a un perno jefe adyacente, por lo que usted no tiene que mantener mientras se suelda.
Energía LED y resistencia, entonces el zócalo de 28 pines y terminales de tornillo de potencia.
Entonces la resistencia de pull-up k 10 para el botón como el botón.
Recuerde que los cables de 2 jumper.
No hay que muchas piezas en este tablero y que no sean los condensadores y el LED de encendido, no tienes que preocuparse de polaridad colocando los componentes (necesarios para conectar correctamente el IC en cuando haya terminado, pero las tomas pueden ir de cualquier manera).
Recuerde que cuando la soldadura, al calor, los contactos y deje que la soldadura derritan sobre él. Si se intenta calentar la soldadura directamente, usted podría terminar con un lío grande.
