Paso 6: Montaje de las columnas

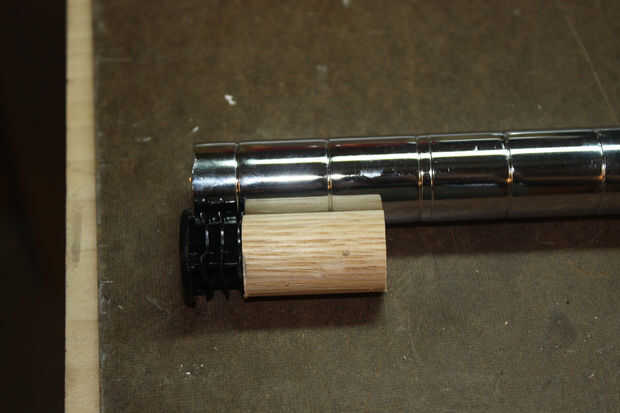

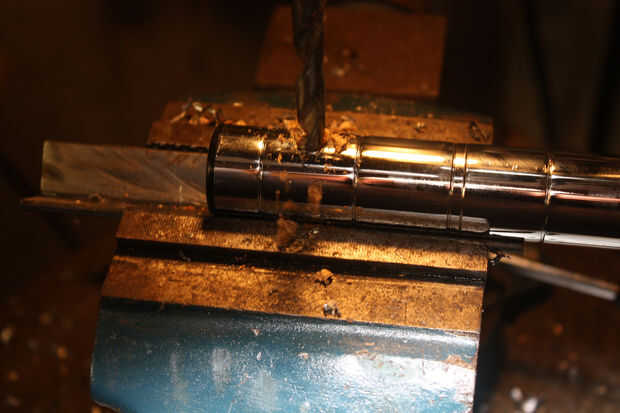

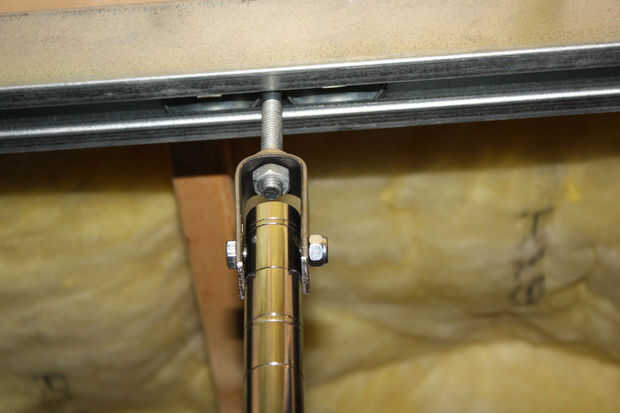

Yo estaba preocupado de que los pernos cruzados pueden comprimir los montantes de pared delgada si se aprietan, así que algunos espiga 1" de roble que tenía por ahí, cortar aquellos en segmentos de 1,5" y los inserta en los extremos de los montantes cuando perforado Cruz les. Fue la tapa de plástico en la parte superior del enchufe de roble, y se quedaron en el lugar cuando fueron empernados al yugo.

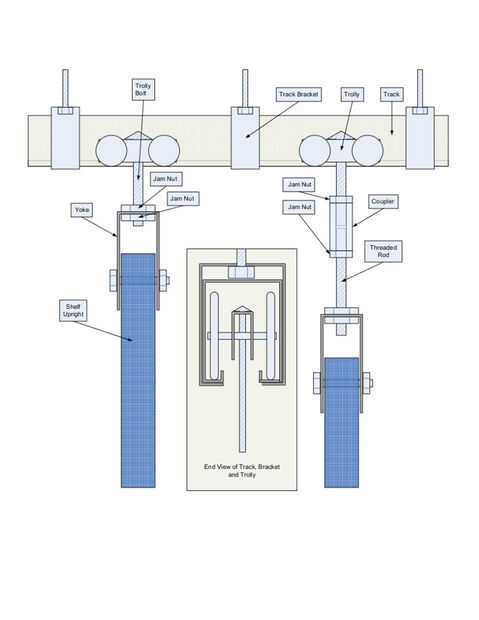

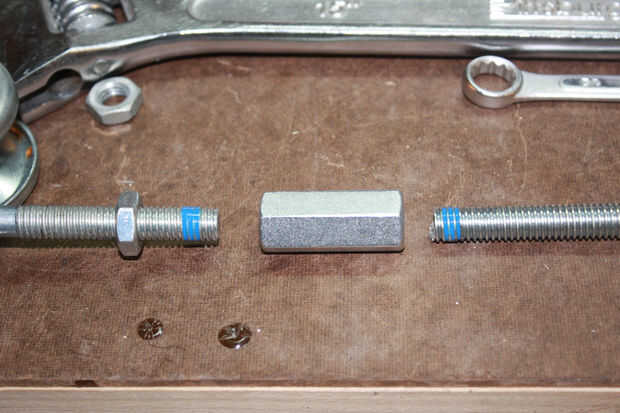

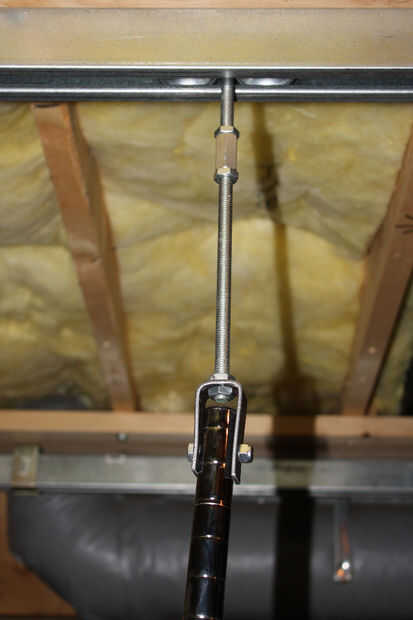

Cuando colgué de las pistas, que ya habían sido quitadas y reinstaladas en la anchura correcta para los estantes nuevos, noté que eran unos 8" del suelo, lo que significa que habría 8" de espacio desperdiciado en cada estante. Algo que ignoran el tema compré algunos roscadas 7/16" varilla, cortar en 8" piezas y el uso de acopladores y tuercas amplié los pernos de carro. La quinta foto muestra las columnas extendidas colgando de las pistas. El diagrama muestra cómo todo va junto.
Hay algo que debo mencionar aquí. Observará que hay tres pistas y tres conjuntos de columnas, pero los estantes sólo tienen dos pares de montantes cada. Eso es porque he decidido dejar el centro pista / doble deber y mantener dos conjuntos de estanterías, el lado izquierdo del uno y el lado derecho de la otra, mientras que la final pistas/montantes sostienen uno cada uno. Es bastante fácil de hacer esto, siempre y cuando alterne las posiciones de estante y los estantes de la interpolación como para instalarlos. También tiene la ventaja de que permite construir dos repisas largas que es efectivamente como tener cuatro estantes regulares, pero sólo tienes que comprar tres unidades de estante!
Esto funciona porque con tres estantes obtiene doce columnas (cuatro para cada unidad), y cuando combinas en estantes más largos sólo necesita seis montantes para las dos unidades combinadas. ¿Confundido? Verás más adelante...
Así, todo va junto como este:
- Instalación las pistas:
- Marque una línea de centro en el travesaño de 2 x 8
- Orificios cada 2' o tan en el travesaño a los pernos que sostiene las abrazaderas
- Perno de las abrazaderas de pista para el travesaño de 2 x 8, dejando los tornillos ligeramente flojos, para que pueden girar las pinzas si es necesario
- Deslice las abrazaderas de la pista
- Pernos del travesaño de 2 x 8 con las abrazaderas y las pistas a través de las vigas (*)
- Las pistas se deben espaciadas apropiadamente para el ancho de las estanterías para que puedan deslizarse fácilmente
- El travesaño debe ser previamente perforado con agujeros de gran tamaño para los tirafondos
- Las vigas deben ser agujeros a través de los agujeros de gran tamaño con sólo un poco más pequeño que el tirafondo para que sea más fácil conducir los tornillos de retraso Inicio
- Instalación los montantes:
- Inserte el perno de carro en el carro
- Opcional:
- Atornille una tuerca en el perno
- Un acoplador del tornillo hasta la mitad en el perno
- Apriete la contratuerca para el acoplador para mantenerlo en su lugar
- Atornille una tuerca de atasco en la longitud de varilla roscada
- La longitud de varilla roscada en el acoplador del tornillo
- Apriete la contratuerca para el acoplador para mantenerlo en su lugar
- Otra tuerca de atasco en la parte inferior de la varilla del perno

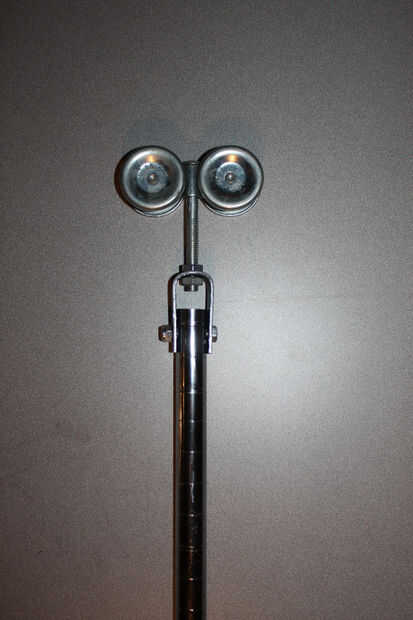

- Inserte el perno de carro (o varilla roscada) en el orificio en la parte superior del yugo de la
- Otra tuerca de atasco en la parte inferior de la varilla del perno
- Deslice los carros en las pistas
- Instale tapones para evitar que los carros caigan fuera del final de las pistas

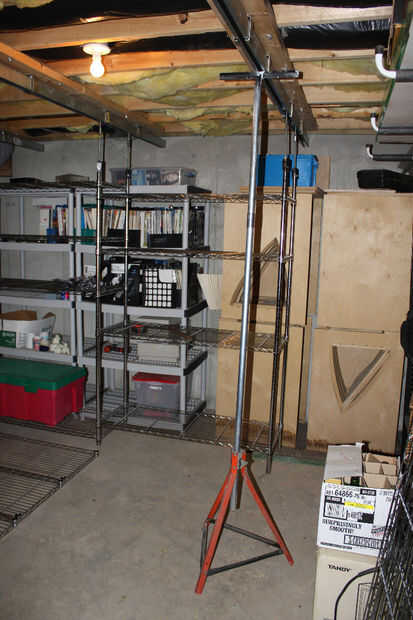

(*) Mi sugerencia es construir algo así como una gran "T", se muestra en la última foto, que puede utilizar para levantar un lado de la pista mientras estás lag apernado al otro en su lugar. Me encontré más fácil de usar un par de tornillos largos inicialmente virar la pista hacia arriba en lugar mientras que agujeros para los tirafondos. Esto también ayuda a con la colocación de los estantes para obtener el espaciado correcto antes de una perforación previa.
