Paso 12: Conexiones de soldadura
![]()
![]()
![]()

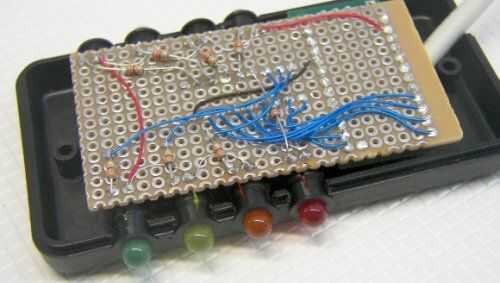

Las conexiones de los componentes se hacen en la parte inferior de la junta con wire-wrap alambre. Un componente de soldado en el lugar en la parte superior de la Junta deja una pequeña pirámide de soldadura sobre los cables de componente. Cuando cable wire-wrap se utiliza para hacer las conexiones del circuito punto a punto, se quita un pedacito muy pequeño del aislamiento del cable de los extremos del cable de conexión. La "pirámide" de la soldadura se derrita y el extremo de la envoltura del alambre se asomó en la soldadura fundida.

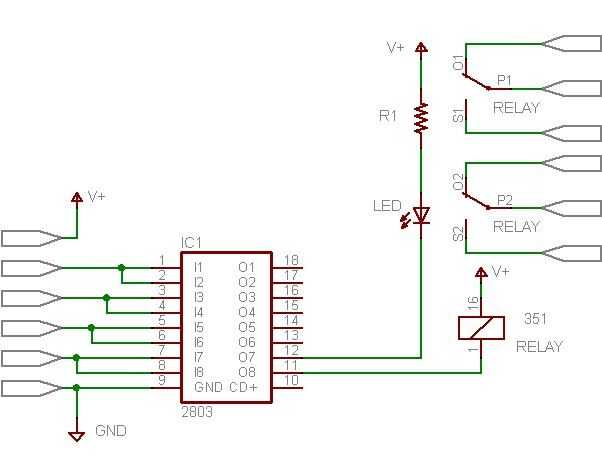

El sitio de USBmicro tenía una guía para conducir un LED desde el pin de salida de un U401 o U421. Extensión para utilizar un ULN2803 para este proyecto fue fácil. Una de las notas de aplicación en el USBmicro también tiene un ULN2803 conducción LEDs y relés. Ambos fragmentos esquemáticos son foto abajo para servir como una guía.
