Paso 3: Rectificador de onda completa con

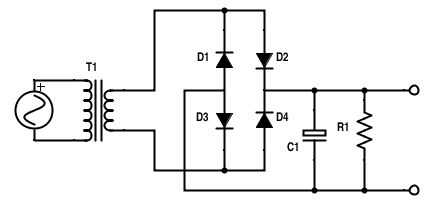

Aunque la tensión es de sola polaridad ahora, todavía está lejos DC ya que varía de 0 a la amplitud de la tensión de entrada menos 2 gotas de diodo. Podemos ayudar a suavizar o búfer este voltaje usando un condensador electrolítico (C1 en el diagrama) para construir un circuito RC como se muestra. Tenga cuidado de que el ánodo del condensador (el cuadro pequeño) está en un voltaje mayor que el cátodo.
La tensión de entrada fluctúa generalmente con una frecuencia conocida. Debemos elegir nuestro resistor R1 y el condensador C1 tal que el producto de su resistencia y capacitancia (R * C) es mucho mayor que la mitad del período de la onda de entrada. En definitiva,
R x C >> T/2
donde T es el período de la onda de entrada.
Si elegimos nuestro resistor y condensador derecha, el condensador se cargará hasta cuando la onda de voltaje de entrada está cerca de su pico, pero no tendrá tiempo para descargar completamente cuando la onda de voltaje de entrada está cerca de su canal. Por lo tanto, la tensión de salida será más constante o alisada hacia fuera.
