Corriente constante LED RGB fade efecto con transistores (1 / 4 paso)

Paso 1: Circuito para LEDs de descoloramiento

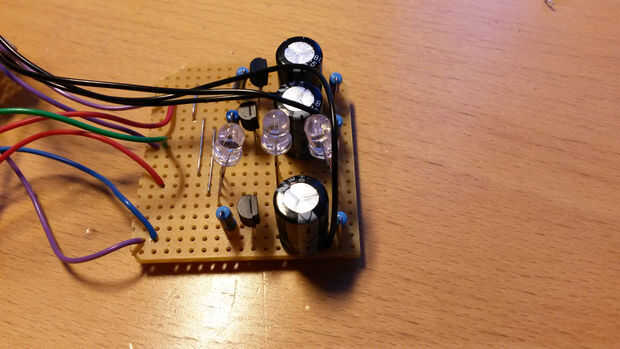

Hay tres LEDs RGB en el tablero conectado en paralelo. Cada LED tiene cuatro patas: positivo común, R, G, B.

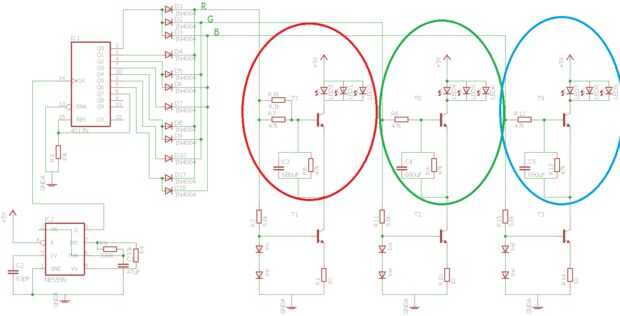

El circuito de fadeing es muy simple y por desgracia, no tan bueno. Más detalles del circuito aquí: transistor Simple fade en/poner circuito. Como resistencias utilicé R1 = 47k, R2 = 47k, C1 = 680 uF. El problema es que los leds se descolora en/hacia fuera demasiado rápido y la demora de inicio, que es causada por que el condensador tiene a cargo los 6 adelante voltaje hace apagado en la secuencia. Si le hago el circuito otra vez el circuito de atenuación sería mejor hecho.

Hay un circuito de atenuación para cada LED. De esta manera LED puede ser controlado individualmente.
