Corriente constante LED RGB fade efecto con transistores (2 / 4 paso)

Paso 2: Circuito de corriente constante

En lugar de usar resistencias para controlar el LED actuales, hice estos circuitos de transistor de trabajo súper fácil, pero muy bueno. Cada LED dispone de propio control actual it´s. La corriente puede pasar el circuito tanto como quiere hasta que se cumple la consigna. Entonces la corriente por el LED se limita al valor de ajuste. En este circuito el valor de consigna es cerca de 60 mA, porque siempre hay 3 LED en paralelo (20 + 20 + 20 mA).

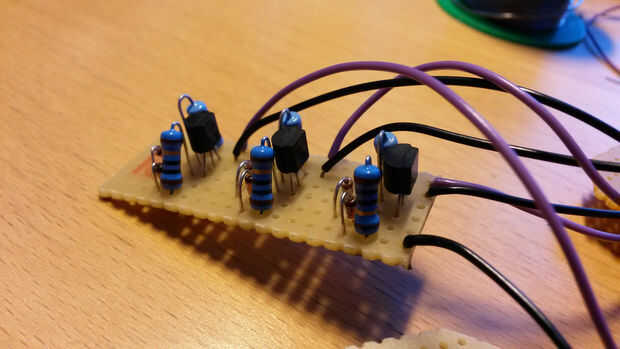

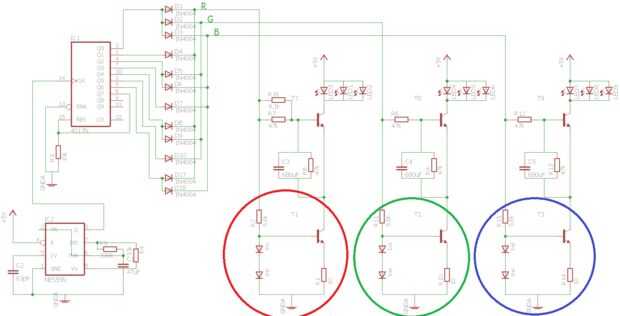

Cada circuito está formado por dos resistencias, dos diodos y un transistor. Circuito se puede encontrar aquí: fuente de corriente constante 3

Gracias a este circuito, el conjunto de proyectos voltaje es cualquier cosa entre 4-15V (la tensión máxima y mínima para conducir el circuito de secuencia). Con resistencias de control LED actuales, la tensión de alimentación sería una tensión específica con margen de variación pequeña.
