Corriente continua de toma de audio (2 / 4 paso)

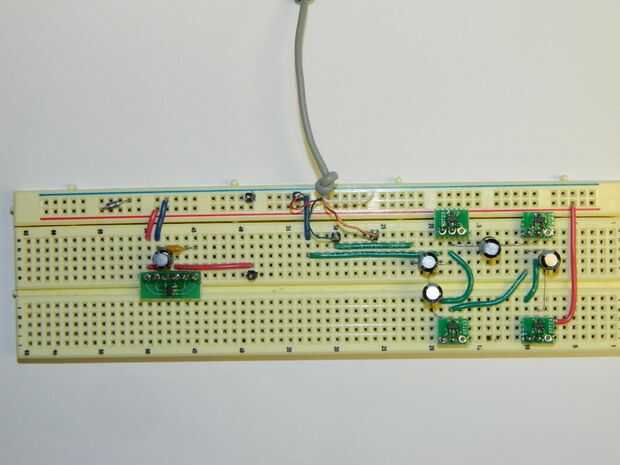

Paso 2: Montaje del circuito en un protoboard

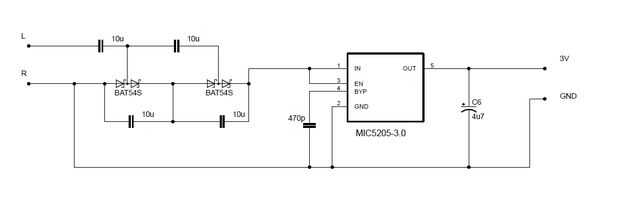

Ahora montamos el circuito entero. Las piezas SMD son soldadas en las juntas de breakout, pins también necesitan ser soldadas en las juntas de breakout.

Entonces se monta el circuito en el protoboard.

El Diodo zener es opcional y podría poner en la entrada del regulador de voltaje. Algunos teléfonos móviles pueden producir un voltaje más alto que el grado máximo permitido para el regulador de tensión (bajo ninguna condición de carga)
