Paso 1: Lista de piezas
Aquí es lo que se necesita

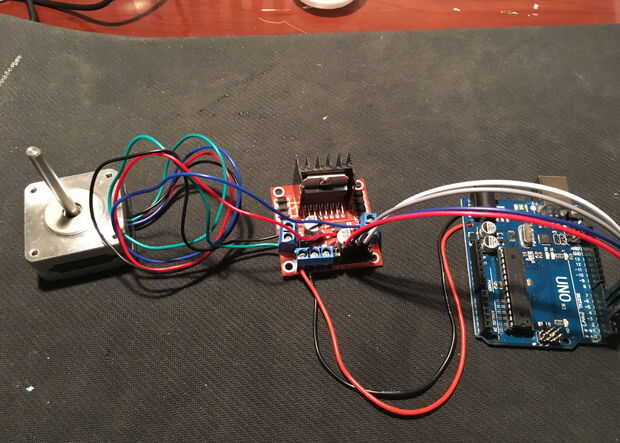

- Arduino Uno
- L298N controlador de Motor paso a paso
- 1/4" Jack
- Desde mi sótano piezas bin y mina tenía una varilla de plástico con un forro de metal para un agujero de 12mm
- Un cable de conexión
- 1 x 1 K a 10 K Levante la resistencia para el pulsador, utilicé un 10K
- Caja para interruptor de pedal, interruptor SPST N.A.
- Utilicé algo que tenía puesta alrededor en mi cubo de piezas, pero usted puede apenas conseguir una caja de stomp de guitarra barata y reutilizar. Mina tenía un 1/4" en la caja, por lo que estoy usando un cable de guitarra para conectar los 2. No obstante, usted tendrá que reemplazar la en-pulsador interruptor en una caja fuerte con un interruptor momentáneo.
- Paso a paso - aquí mi amigo Bo en http://www.omc-stepperonline.com/ me hizo un encargo paso a paso con la longitud del eje que necesitaba. Es un eje de 40mm con la D corte 30mm desde el extremo.
- Si consigue un montón de peticiones para éstos, sospecho que ofrecen para arriba como una parte estándar. De lo contrario, póngase en contacto conmigo, y voy a tratar de conseguir suficiente gente para hacer un pedido.
- 2 x - 3mm de diámetro x 50mm Varilla larga para el resorte de tensión de barras. Tuve estas poniendo todo como había ordenado para otro proyecto y usado.
- 1 x - 1/4" barra x 55mm - para el engranaje superior
- Por favor tenga en cuenta, tengo una barra de aluminio de Home Depot, y es un ajuste muy apretado. Desea que los engranajes giren libremente sobre este eje. Por lo tanto, puede 1 º comprar los engranajes y encontrar una barra que se ajusta más libremente. De lo contrario, necesita lijar y luego pulir esto abajo. He encontrado otra varilla en mi cajón no deseado que se adapten más libremente y que.
- x 2 - M3 x 22mm (un máximo de 23mm para la longitud del eje roscado) - superior tornillos paso a paso
- x 2 - M3 x 45mm (un máximo de 45mm para la longitud del eje roscado) - inferior tornillos de paso a paso
- 8 x - M3 x 30 mm - cuerpo tornillos
- 4 x - M3 x 22mm o más - tensión ajustar tornillos
- 1 x - M3 x eje de paso a paso de 8mm - tornillo o prisionero - tornillo de fijación
- 13 x - tuercas M3
- Todas las tuercas métricas y tornillos de McMaster-Carr
- Cojinete para el extremo del eje del paso a paso McMaster Carr part número 7804K 108
- 8 x - PCB separadores y tornillos (tornillos y separadores de placa madre estándar) cogí un kit de estos en Amazon
- http://www.Amazon.com/SPACERS-stand-off-Plastic-AC...
- Mientras que las imágenes muestran metal PCB separadores, cambia el tamaño la DST para estos tornillos de Nylon. Puede pulsar en.
- 3-piezas para imprimir
- Principales partes del cuerpo (en 3 piezas)
- Equipo para montaje de eje de paso a paso (en 2 piezas)
- Cuatro 3 mm casquillos de extremo de las varillas (de modo que los resortes no pop off)
- Dos 1/4 tapones para el engranaje superior (por lo que los muelles no pop off)
