Paso 2: Resumen
Aquí es un resumen de los primeros pasos de varios.

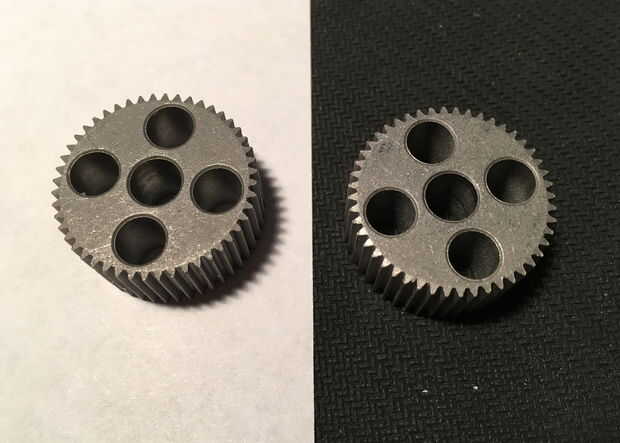

- Estoy usando los engranajes cinta prensa mismo que utilicé en mi 3 instructables. El problema es que tienen agujeros cilíndrico, sin ningún tornillo de fijación. Afortunadamente, también tienen 4 agujeros adicionales en ellos, así que diseñé dos partes impresas 3-d, que usted se pegamento estupendo a la marcha, que se instalará en el paso a paso. El otro equipo es libre de rueda.
- 3-d imprimir las dos partes, pernos de apuntan hacia arriba. Use el soporte para el uno con el tornillo de ajuste. Esto utiliza un estándar de 3,5 mm tornillo y tuerca.
- Usé 100% relleno en esto.
- Usted tendrá que instalar una tuerca M3 en la ranura, y puede utilizar ya sea un tornillo de M3 corto o grub tornillo. Este es el tornillo para mantenerlo en el eje de paso a paso.
- Prueba de ajuste, ajuste hacia arriba según sea necesario y luego super pegamento a un engranaje. Asegúrese de que alinear el corte D para el eje en ambas partes. No utilice demasiado pegamento, ya que no quiero acabar pegado al eje del paso a paso. Hay más detalles en un paso siguiente.
- Tiendo a ir por la borda cuando se impresión 3-d y utiliza 4 capas superiores e inferiores, 4 cáscaras y 30% relleno con Simplify3D. Estoy seguro que podría hacer menos.
- Prueba de ajuste, asegúrese de que el engranaje se adapta fácilmente en el agujero cilíndrico.

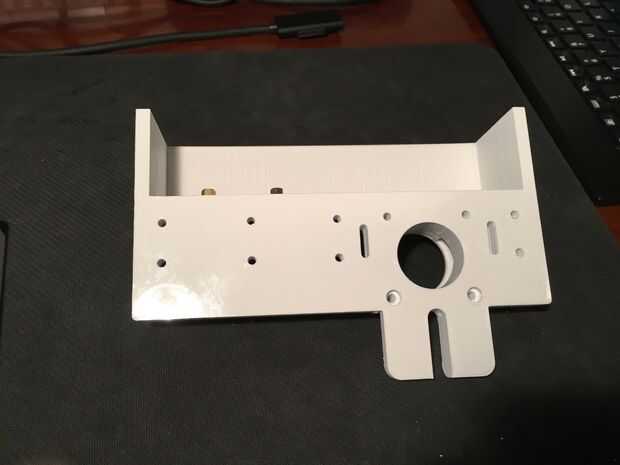

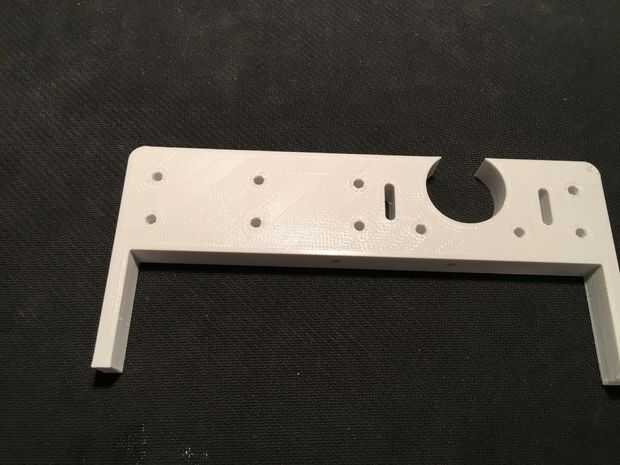

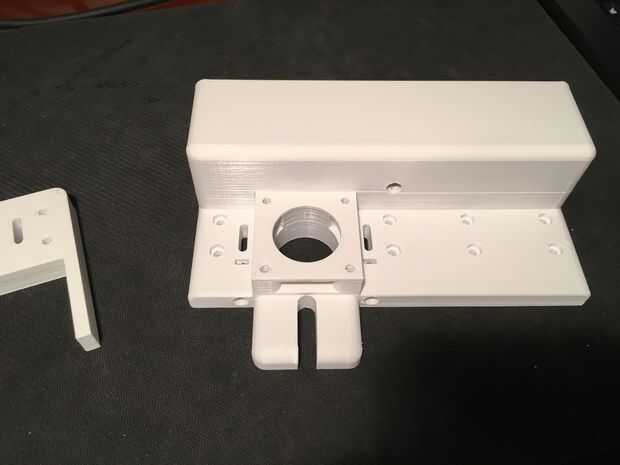

- Usa tornillos métricos estándar para unir las 3 partes y a alinear todo.
- Aumenté el tamaño de los agujeros de la tuerca, así las tuercas deben presionar en muy fácil. De lo contrario, puede calentar las tuercas con una pistola de calor y presione en el cuerpo. Sólo Coloque la tuerca en el extremo de un tornillo más largo, calor la tuerca y utilice el tornillo como su guía.

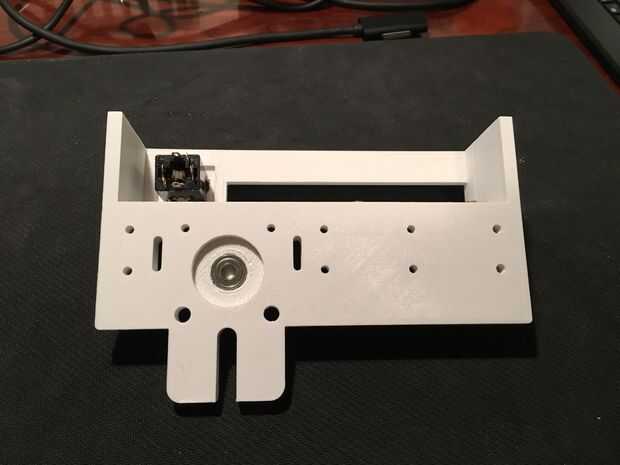

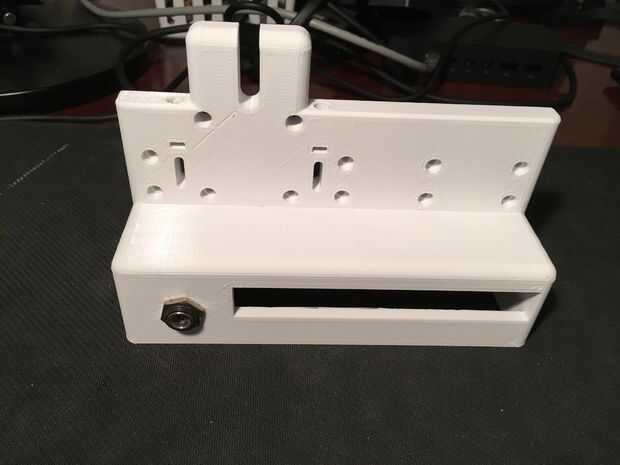

- Atornille juntos

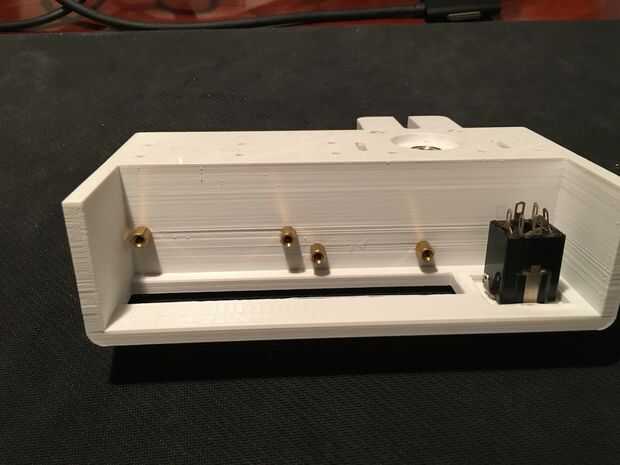

- Debajo, usted encontrará los agujeros de montaje pequeñas. Estas son para la placa madre estándar separadores tornillos y tuercas. Instalar las 8 necesitada.
