Paso 4: Instalar el engranaje y el paso a paso
1 º prueba montar los dos soportes. Son un ajuste apretado, pues he encontrado en las versiones anteriores que hice, que cualquier precisión en causado el engranaje a tambalearse y golpeó el cuerpo del caso y causó problemas con el engranaje superior bamboleo en especie.
También hice los agujeros del eje de paso a paso bastante apretado también por la misma razón. Estos son marcados en mi impresora 3-d, así que espero que encajan bien para usted. Puede que necesite tomar un Exacto y recortar un poco los orificios del eje. Pero tenga cuidado, usted realmente desea un ajuste apretado. Si usted abre el agujero del eje demasiado, simplemente imprimir otro (sólo llevan como 10 minutos para imprimir).

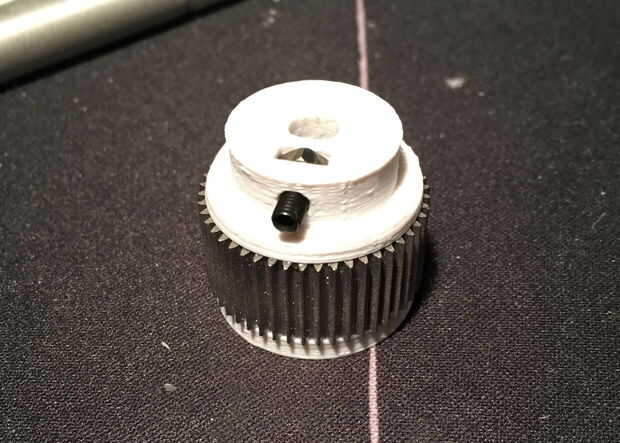

Después del pegamento estupendo de las dos partes impresas 3D a un engranaje (Asegúrese de que el D cortes para el eje se alinea correctamente en ambos lados), instalar en el eje de paso a paso. No necesita incluso apretar en el tornillo como la fricción debe mantenerlo en su lugar. Pruebe la colocación de los pasos en el cuerpo (que debe haber ya atornilladas las 3 piezas del cuerpo principal) y asegúrese de que el equipo está centrado en la ranura de la cinta. Cuando mira hacia abajo desde la parte superior, usted no debe poder ver cualquiera de la 3-d imprimir partes a ambos lados de la marcha, pero sólo el engranaje. Una vez que estés satisfecho apriete el tornillo de ajuste.

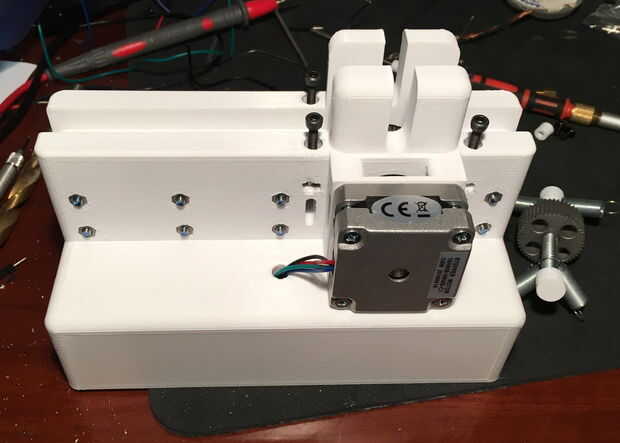

Instale el paso a paso, utilizando dos tornillos largos en la parte inferior y luego dos tornillos más cortos en la parte superior. Tenga en cuenta que tendrá que llegar por el otro lado del cuerpo con la llave Allen para apretar los tornillos de arriba.
Ejecutar 4 hilos desde el paso a paso a través del orificio.

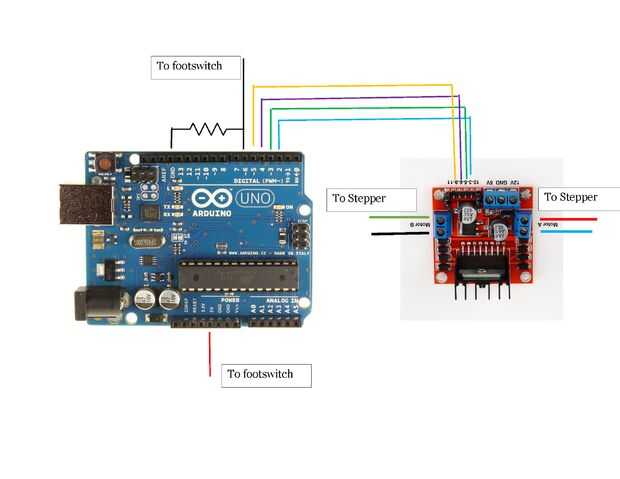

Recortar hasta los cables del paso a paso y conectar al controlador L298N paso a paso, siguiendo la codificación de color como se muestra en el diagrama.
