Cortador de la galleta impresa 3D (3 / 9 paso)

Paso 3: Crear el modelo 3D

Solo he usado Autodesk Inventor poco tiempo por lo que esto puede o no ser la mejor manera de hacer este paso. En cualquier caso tomó mi archivo de imagen en el paso dos y crear un dibujo 2D en Inventor. Puede importar la imagen usando el Inventor, primero haga clic en "Crear dibujo 2D", seleccionar un plano, entonces suben a la cinta de opciones de menú de icono en la parte superior y encontrar la sección insertar y seleccione imagen.

Su imagen será ahora parte del boceto y se puede trazar. Recomiendo no usar la herramienta Spline a rastro. Había intentado varias veces en el pasado y de un rastro del lazo cerrado como estamos haciendo aquí, la capacidad de barrido a lo largo de una spline cerrada parece ser imposible. En cambio, en este caso con un objeto simétrico intentar trazar usando arcos y líneas. Sólo necesita 1/2 del rastro el ángel luego poder reflejarlo para completar el seguimiento.

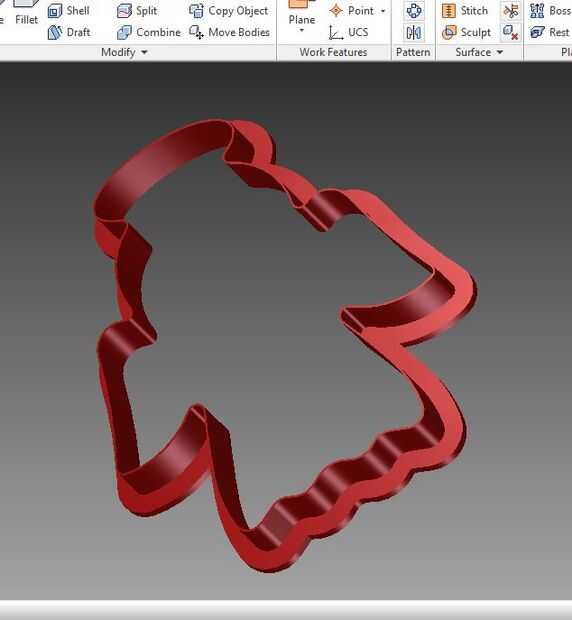

Después de completar el rastro Haz clic en el boceto final. Ahora puede haga clic en el icono de extrusión y extrusión del objeto unos 20mm. Una vez hecho esto, la próxima cosa a hacer es utilizar el comando de Shell. Hacer la cáscara sólo 0,5 mm de espesor que será solamente una sola pasada por el MakerBot Replicator 2 cuando está imprimiendo. Asegúrese de elegir ambas caras, así que tenemos un hueco hacia fuera objeto cuando finaliza el comando shell. Entonces lo que me gusta hacer es agregar que una reborde-como la característica a la herramienta de corte, alrededor de 5 mm x 3 mm va a hacer. Barras este reborde alrededor de la concha que ya creamos. Esto se puede ver en las capturas de pantalla.

Si utiliza el comando de escala en este punto puede aumentar todo en un 25% o cualquier porcentaje que quieras.
