Paso 2: conjunto de soporte de hoja de afeitar
El siguiente paso fue hacer un montaje robusto para fijar la hoja de afeitar. El diseño tuvo que asegurar la alineación apropiada de la hoja, por lo que era perfectamente paralelo a la superficie del corte de la base, sin embargo, ser fácil de cambiar la cuchilla según sea necesario.

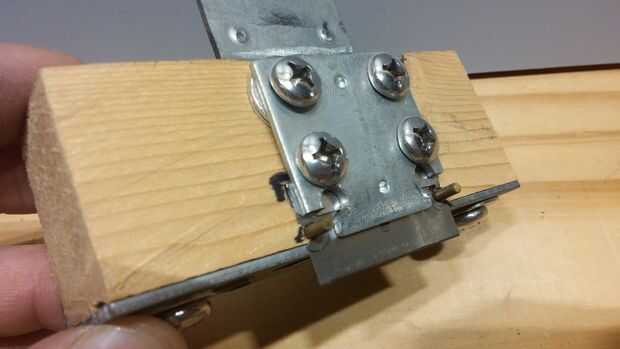

Puedes ver varios pedazos a este bloque deslizante, que fue ajustado para que coincida con la profundidad del hierro de ángulo. También podría ser más alto o más corto basado en sus necesidades. Para el mio, hice tan alto como el plato principal de metal sosteniendo la hoja de afeitar.

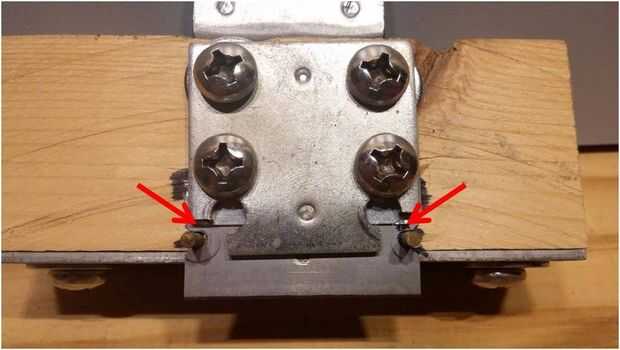

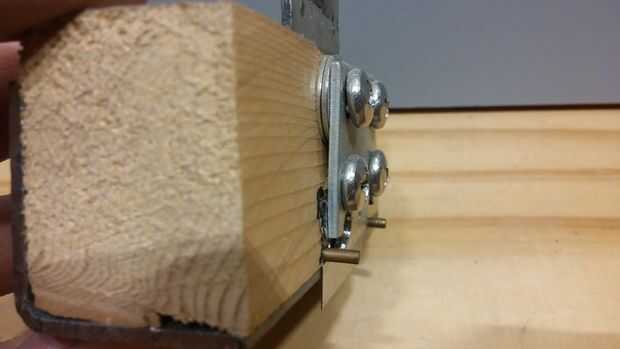

Por lo tanto, vamos a empezar con el lugar principal de metal que tiene los 4 tornillos para sujetar la hoja de afeitar. Muescas en las esquinas para permitir un contacto más profundo hacia el borde de la hoja (se puede ver al lado de las barras de latón pequeño). He añadido las arandelas espaciadoras en los tornillos superiores para proporcionar buena influencia cuando se apretaron los dos tornillos inferiores para permitir realmente la placa metálica pellizcar la navaja en la parte inferior contra la pieza de hierro de ángulo que se monta en la parte inferior y la parte posterior de esta Asamblea. Las barras de latón están allí para alinear la hoja de afeitar para ser paralelo a la superficie de corte así como proporcionar una parada difícil, por lo que la hoja no se equivocan verticalmente en la Asamblea cuando se presiona hacia abajo durante el corte.

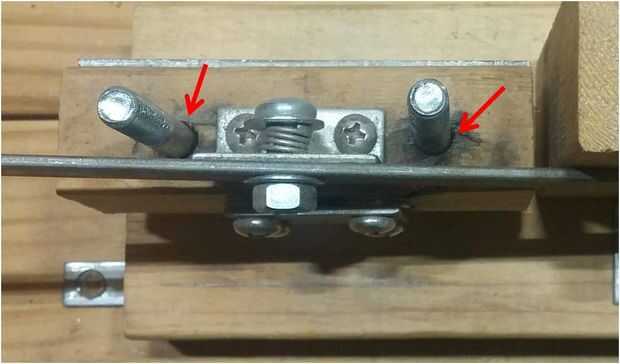

A continuación, taladré agujeros para que coincida con el espaciado de los pernos en la base. Desde esta Asamblea se desplazamiento hacia arriba y hacia abajo en los vástagos de los pernos, hice estos agujeros un poco más grande, para que pudieran deslizarse suavemente. Más tarde agregué algún polvo de grafito para la lubricación. Estos orificios deben pasar por el hierro de ángulo en la parte inferior. Si va hacia fuera, usted podría ser capaz de perforar a través de los orificios previamente separados de hierro de ángulo, de lo contrario, sólo tiene que crear sus propios agujeros.
El hierro ángulo se llevó a cabo en lugar con dos más de los mismo tornillos utilizados en la placa de la hoja de afeitar. Arandelas fueron agregadas para permitir el espacio adecuado. Las cabezas de los pernos realmente toquen la base del 2 x 4. Esto evita que la hoja de afeitar de ir demasiado profundo y rompiendo al presionar sobre la palanca. La hoja corta ligeramente en la base como aproximadamente 1/16", para asegurarse de que corta los cables y tubos completamente.

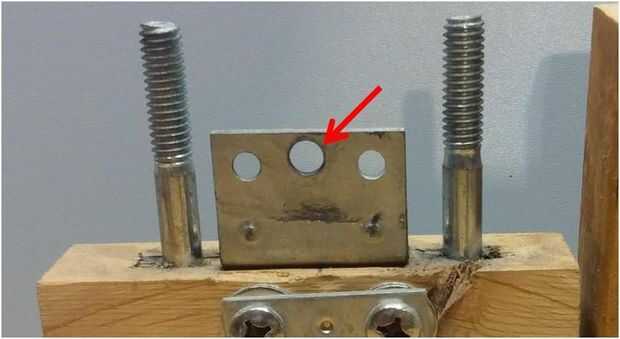

Para este montaje, un pedazo corto ángulo de hierro fue agregado a la parte superior, sujeta con dos tornillos. Un agujero fue perforado en el centro para el pivote del brazo de palanca (visto en el paso 4).
Finalmente, coloque la hoja de afeitar y asegúrese de que haber alineado los pasadores de guía para mantener la cuchilla en posición vertical. Es una buena idea para medir la distancia desde la parte inferior del hierro de ángulo en el borde de la hoja en ambos extremos, para que sea equidistante. Esto le dará un buen corte plano. Tenga cuidado de no cortarse con la hoja de afeitar.
