Paso 1: Lista de materiales - materiales/piezas
Lista de materiales - lista de materiales
Nombre de la pieza cantidad

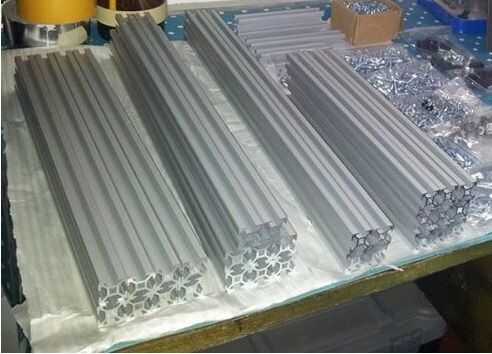

- 5 x Perfil aluminio 20 x 20 tipo B 15cm
- 4 x Perfil aluminio 20 x 20 tipo B 30cm
- 4 x Perfil aluminio 20 x 20 tipo B 40cm

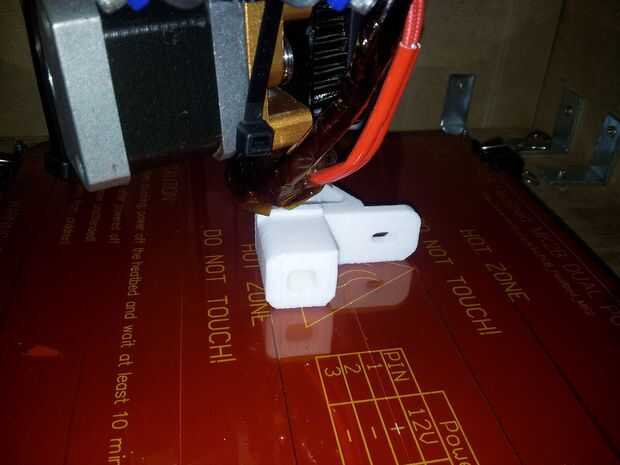

«Todos los archivos de parte impresos 3D ha sido actualizado a versión 2.0»
- 8 x tornillos M2.5x15 (versión madera
- 13 x - M3 Allen Tornillo M3x10
- 6 x - M3 Allen Tornillo M3x16
- 12 x - M3 Allen Tornillo M3x20
- 5 x - M3 Allen Tornillo M3x25
- 89 x - M4 Allen Tornillo M4x8
- 14 x - M4 Allen Tornillo M4x20
- 89 x arandelas M4 de borde ancho
- nueces x 24 Normal M3
- 8 x tuerca M3
- 20 x M4 Tuerca Normal
- placa 96 de x M4 roscado M4 1 x GT2 correa 57 CM
- 2 x correa de la distribución del GT2 87CM
- 2 x tiempo del GT2 cinturón de lazo cerrado de 158mm
- dientes de sincronización polea GT2 20 x 3, 5mm diámetro
- dientes de sincronización polea GT2 20 x 4, 8mm diámetro
- 1 x barra de acero 8mm de diámetro 29, 5cm
- 2 x varillas de acero 8mm de diámetro 29CM
- 2 x varillas de acero 8mm de diámetro 42CM
- rodamientos lineales de 6 x LM8UU
- rodamientos 3 x 608z
- 1 x placa Base madera MDF 28 x 32 / fina 7mm
- 1 x gafas de protección láser
- 3 x Nema 17 paso a paso motor 36oz
- 1 x Arduino Uno R3 o clon
- 1 x protector de GRBL
- 2 x controlador de chip a4988 paso a paso
- 1 x fuente de alimentación 12V / 4A
- 2 x 12V ventilador 4x4cm
- 2 x interruptor
- 1 x gafas de protección láser
- 1 x diodo de 2 watt M140 445nm láser módulo módulos con plomos de cobre y lente de vidrio de tres elementos
- 1 x controlador de láser 3A 450nm TTL
- 4 x Endstops
- asideros de x 2
- 1 x cable de varios, diversos enchufes...
Nota:
* Versión de Mama grande *
Vuelva a colocar los perfiles con:
- 5 x Perfil aluminio 20 x 20 tipo B 22cm
- 8 x Perfil aluminio 20 x 20 tipo B 80cm las barras de acero:
- 4 x varilla de acero de 8MM de diámetro - 84cm
- 1 x barra de acero de 8MM de diámetro - 83cm
