Cortador de ZelosLaser 2.0: Software libre, robusto y versátil (7 / 8 paso)

Paso 7: Electrónica/cableado

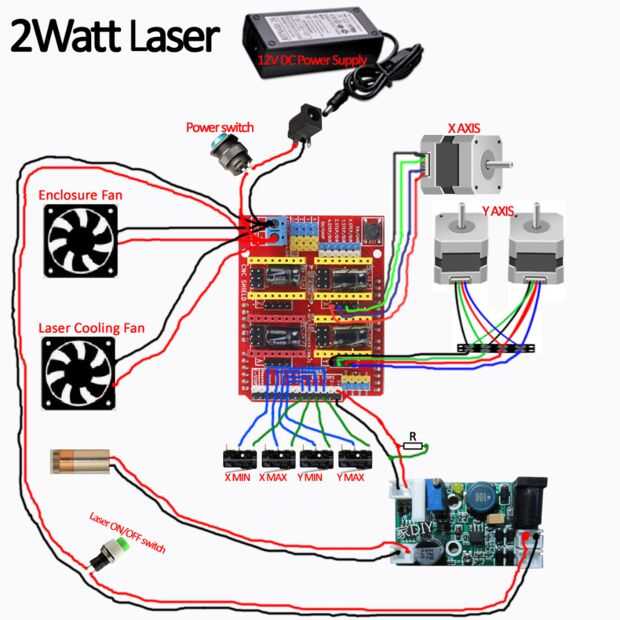

Diagrama de cableado 2 vatios láser
Para las conexiones utilizamos un sistema muy reforzado.

es muy fácil de construir y funciona muy bien.

-Si desea utilizar dos motores con dos controlador paso a paso para el eje Y, puede "clonar" cualquier eje de uso dos motores y dos conductores de un solo eje. El escudo de la CNC es capaz de lo

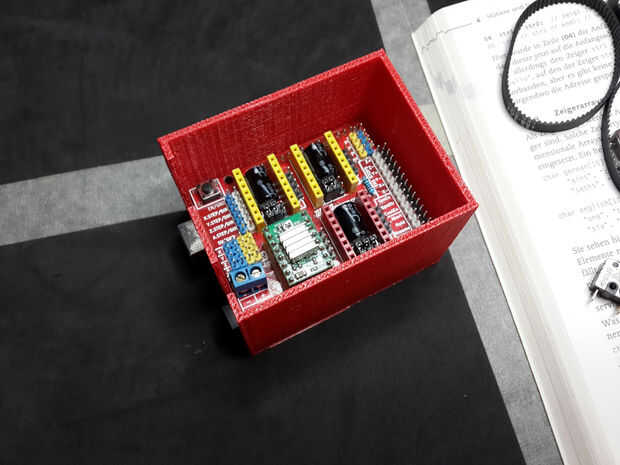

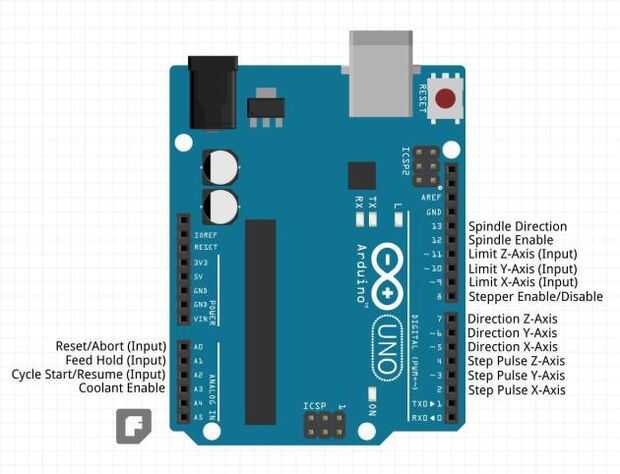

Busque más info de escudo CNC.

Don´t Conecte el láser antes de ajustar la potencia en el controlador de láser.
